AIS Vessel Tracker
This feature is currently not available for the iOS version of the OsmAnd app.
Panoramica
Il plugin AIS Vessel Tracker visualizza le posizioni dell'Automatic Identification System (AIS) e le informazioni dettagliate sulle imbarcazioni vicine. I dati AIS vengono ricevuti tramite una connessione di rete da un ricevitore AIS esterno.
This plugin is a hobby project and is not designed for reliability or accuracy. DO NOT rely on this software for navigation or safety of life.
Parametri di Configurazione Richiesti
La possibilità di utilizzare le mappe online è abilitata automaticamente nella versione iOS di OsmAnd. Per visualizzare le mappe online su Android, è necessario effettuare le seguenti impostazioni:
- Abilita il plugin AIS vessel tracker in Menu principale → Plugin → AIS vessel tracker.
- Configura le impostazioni AIS
- Configura una connessione al server AIS o collega un ricevitore AIS esterno.
- Verifica che le imbarcazioni siano visualizzate sulla mappa di OsmAnd.

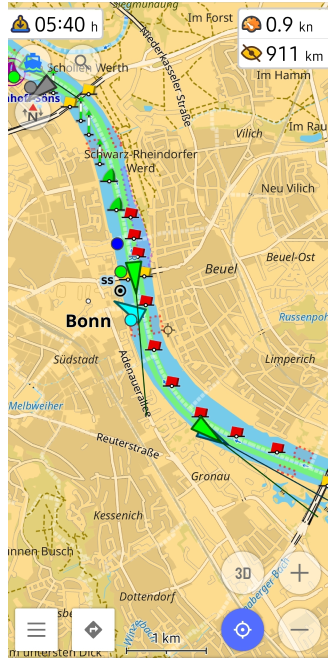

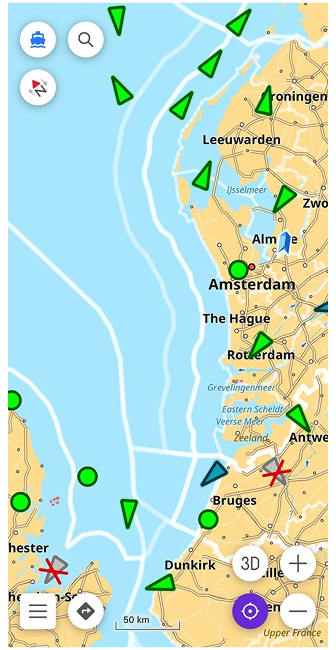

Imbarcazioni sulla Mappa
L'AIS opera su frequenze VHF (161.975 MHz e 162.025 MHz) e ha un raggio di segnale limitato a causa della propagazione in linea di vista.
Raggio di ricezione AIS tipico:
- 15–20 miglia nautiche (28–37 km)
- Dipende dall'altezza dell'antenna, dalle condizioni ambientali e dagli ostacoli
Visualizzazione AIS sulla mappa:
- Android
Se configurato correttamente, le posizione delle imbarcazioni appariranno sulla mappa. Caratteristiche principali:
- Le imbarcazioni si muovono in base alla velocità e alla rotta in tempo reale.
- Nuove navi entrano ed escono dinamicamente dall'area visibile.
- Toccando un'imbarcazione si aprono informazioni dettagliate.

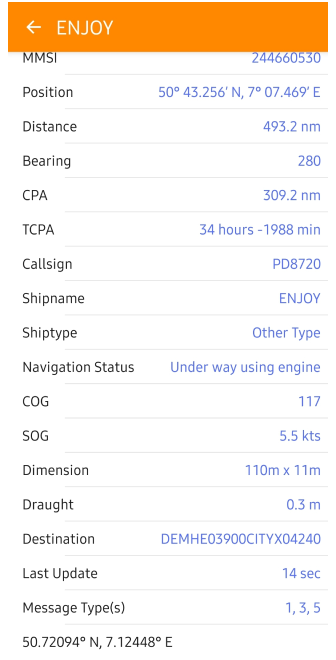

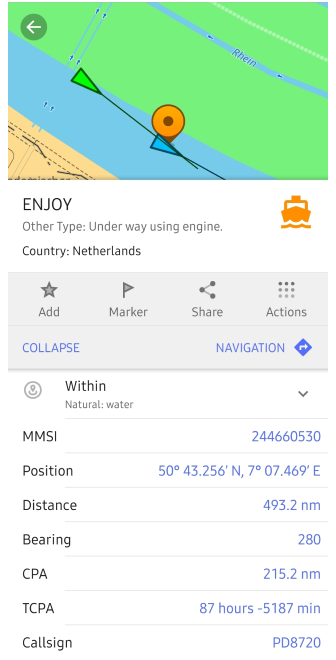

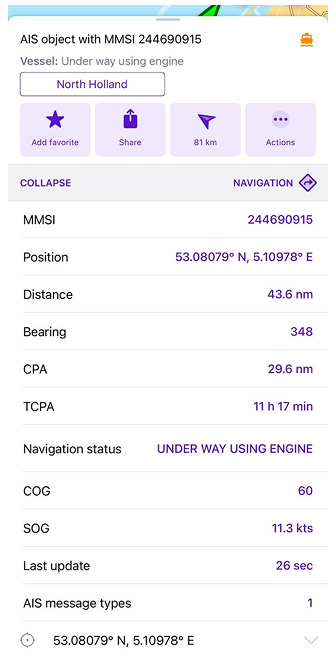

Informazioni sull'Imbarcazione AIS
- Android
Le imbarcazioni AIS trasmettono tre tipi di dati:
-
Informazioni Statiche (dati immutabili).
Inviate ogni 6 minuti o su richiesta.- Nome Nave (se impostato)
- MMSI (Maritime Mobile Service Identity) (Identificativo univoco della nave a 9 cifre)
- Numero IMO (se disponibile)
- Nominativo Internazionale
- Tipo di Nave (es. Cargo, Passeggeri, Pesca)
- Dimensioni della Nave (Lunghezza e Larghezza)
- Posizione dell'Antenna AIS (Relativa allo scafo della nave)
-
Informazioni Dinamiche (dati in tempo reale).
Inviate a intervalli diversi a seconda della velocità e delle manovre.- Coordinate della Nave (Latitudine e Longitudine)
- Rotta rispetto al fondo (COG)
- Velocità rispetto al fondo (SOG)
- Prora (Direzione in cui punta la prua)
- Stato della Nave (In navigazione, Ancorata, In manovra, ecc.)
- Velocità di virata (ROT) (Velocità di cambio rotta)
- Ora dell'ultimo aggiornamento
-
Informazioni sul Viaggio (impostate manualmente dall'equipaggio).
Inviate ogni 6 minuti, impostate manualmente dall'equipaggio- Porto di Destinazione
- Orario di Arrivo Previsto (ETA)
- Pescaggio (Profondità della nave sotto la superficie dell'acqua)
- Tipo di Carico (se trasmesso)
- Numero di Persone a Bordo (opzionale)
Simboli e Legende AIS
Guidelines for AIS Symbol Presentation
| Simboli | Descrizione |
|---|---|
| Simboli dei Tipi di Imbarcazione | |
| Triangolo verde | Nave da carico |
| Triangolo blu | Nave passeggeri |
| Triangolo nero | Imbarcazione da pesca |
| Triangolo giallo | Rimorchiatore |
| Triangolo rosso | Petroliera |
| Triangolo bianco | Nave militare |
| Triangolo arancione | Unità speciale (es. pilota, rompighiaccio) |
| Triangolo rosso lampeggiante | Imbarcazione in pericolo |
| Simboli degli Ausili alla Navigazione | |
| Boa verde | Segnale di dritta (lato destro del canale) |
| Boa rossa | Segnale di babordo (lato sinistro del canale) |
| Simbolo dell'ancora | Area di ancoraggio |
| Simbolo della nave (SS) | Terminal traghetti o passeggeri |
| Simbolo della gru portuale | Porto mercantile |
| Cerchio nero | Piattaforma offshore |
| Indicatori di Stato | |
| Triangolo pieno | Imbarcazione in movimento |
| Triangolo vuoto | Ancorata o Ormeggiata |
| Freccia rotante | In manovra |
| Icona rossa lampeggiante | Allarme di emergenza |
| Punto esclamativo arancione | Messaggio di sicurezza AIS |
| Indicatori di Rotta e Velocità | |
| Linea blu sottile | Rotta pianificata |
| Linea punteggiata | Traccia passata |
| Icona dell'orologio | Orario di arrivo previsto (ETA) |
| Icona dell'onda | Velocità sull'acqua |

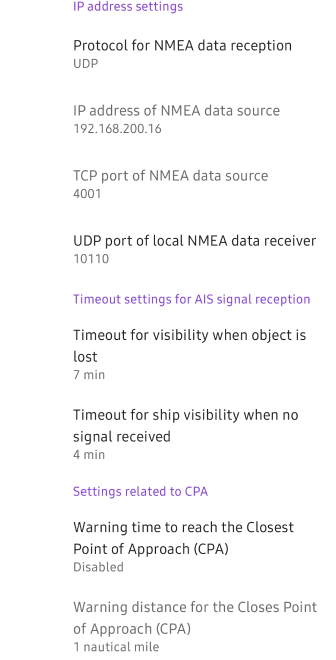

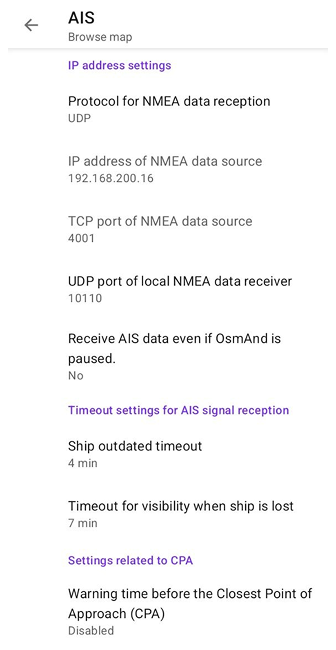

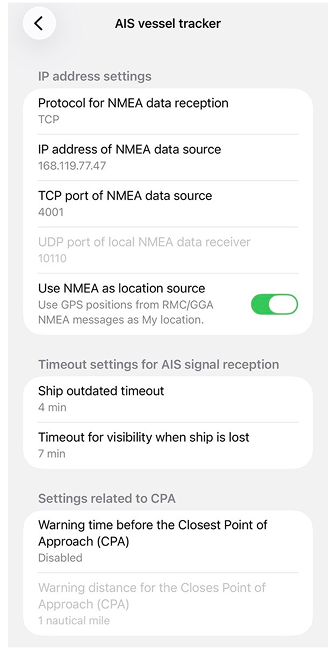

Impostazioni del Plugin
- Android
Menù → Componenti aggiuntivi → Localizzatore di imbarcazioni AIS → Impostazioni
The AIS vessel tracker plugin offers various settings to personalize navigation and interaction for users with disabilities. These settings are applied for all profiles in OsmAnd.
| Impostazione | Descrizione | Esempio |
|---|---|---|
| Impostazioni indirizzo IP | ||
| Protocollo | Scegli il protocollo per la ricezione dei dati AIS | UDP/TCP |
| Indirizzo IP | Definisci l'IP della fonte dati AIS (se si usa TCP) | 192.168.200.16 |
| Porta TCP | Definisci il numero di porta TCP per i dati AIS | 4001 |
| Porta UDP | Definisci la porta UDP per la ricezione AIS di OsmAnd | 10110 |
| Receive AIS data even if OsmAnd is paused | Keep the AIS message listener running if OsmAnd is paused or in the background. If disabled, no AIS messages are received when OsmAnd is in the background | Yes/No |
| Timeout ricezione segnale AIS | ||
| Timeout per oggetti AIS persi | Le navi scompaiono se non viene ricevuto alcun segnale per un tempo impostato | 3 - 20 min |
| Timeout per la visibilità della nave | Le icone delle navi cambieranno stato quando non viene ricevuto alcun segnale | 2 - 15 min / Disabilitato |
| Avvisi sul Punto di Avvicinamento Minimo (CPA) | ||
| Tempo di avviso CPA | L'imbarcazione è contrassegnata in rosso se il tempo al CPA è inferiore a questo limite | 1 - 60 min / Disabilitato |
| Distanza di avviso CPA | L'imbarcazione è contrassegnata in rosso se la distanza dal CPA è inferiore a questo limite | 0.02 - 2 nautical miles |
Modalità di Simulazione AIS
È possibile simulare le posizione delle imbarcazioni AIS utilizzando il plugin Sviluppo di OsmAnd.
-
Scarica i file di testo dei dati AIS:
-
Carica i dati AIS in OsmAnd
Apri Menù → Componenti aggiuntivi → Sviluppo → Impostazioni → Carica i dati AIS dal file e seleziona uno dei file scaricati. -
Visualizza le imbarcazioni AIS sulla mappa
Le icone delle imbarcazioni appariranno in base ai dati simulati. Tocca l'icona dell'imbarcazione per visualizzare informazioni dettagliate.
