Rastreador de Embarcações AIS
This feature is currently not available for the iOS version of the OsmAnd app.
Visão Geral
O plugin Rastreador de Embarcações AIS exibe posições do Sistema de Identificação Automática (AIS) e informações detalhadas sobre embarcações próximas. Os dados AIS são recebidos via conexão de rede de um receptor AIS externo.
Este plugin é um projeto de hobby e não foi projetado para confiabilidade ou precisão. NÃO confie neste software para navegação ou segurança da vida.
Parâmetros de Configuração Necessários
A capacidade de usar mapas online é automaticamente ativada na versão iOS do OsmAnd. Para exibir mapas online no Android, você precisa fazer as seguintes configurações:
- Ative o plugin Rastreador de embarcações AIS em Menu Principal → Plugins → Rastreador de embarcações AIS.
- Configure as configurações AIS
- Configure uma conexão de servidor AIS ou conecte um receptor AIS externo.
- Verifique se as embarcações são exibidas no mapa do OsmAnd.
Embarcações no Mapa
O AIS opera em frequências VHF (161,975 MHz e 162,025 MHz) e tem um alcance de sinal limitado devido à propagação em linha de visão.
Alcance típico de recepção AIS:
- 15–20 milhas náuticas (28–37 km)
- Depende da altura da antena, condições ambientais e obstáculos

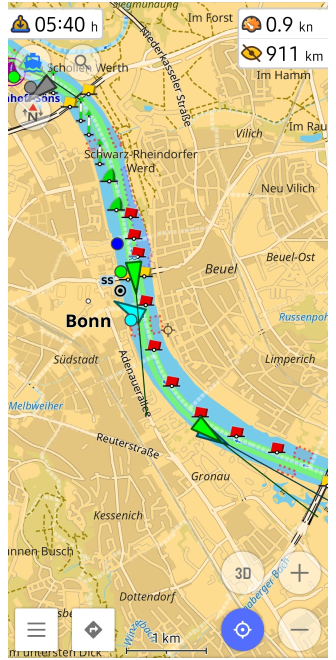

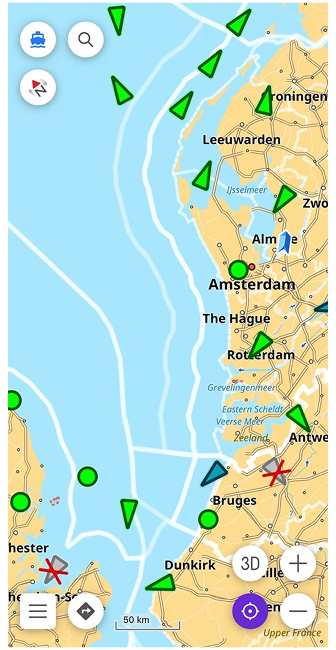

Exibição AIS no mapa:
- Android
Quando configurado corretamente, as posições das embarcações aparecerão no mapa. Principais características:
- As embarcações se movem com base na velocidade e curso em tempo real.
- Novas embarcações entram e saem da área visível dinamicamente.
- Tocar em uma embarcação abre informações detalhadas.

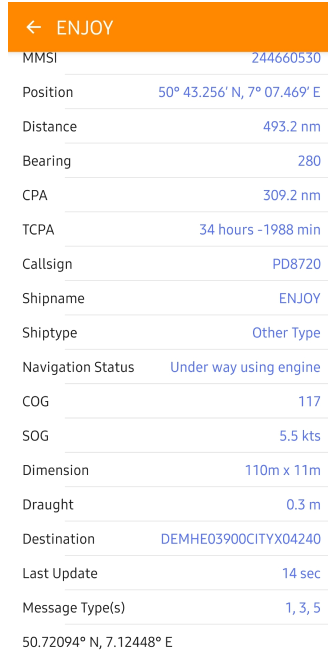

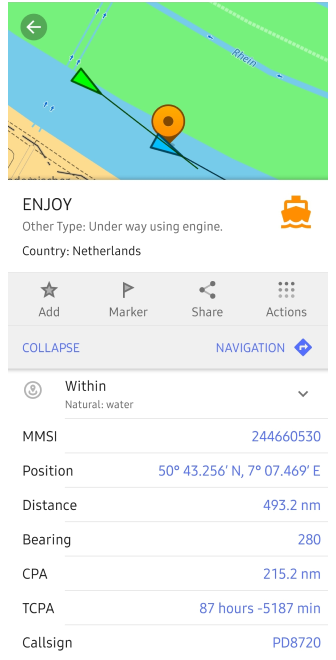

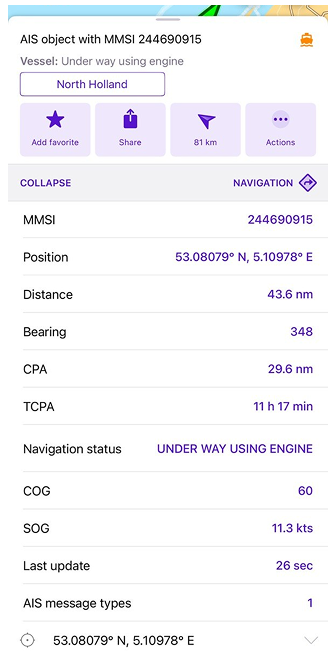

Informações da Embarcação AIS
- Android
As embarcações AIS transmitem três tipos de dados:
-
Informações Estáticas (dados inalteráveis).
Enviadas a cada 6 minutos ou mediante solicitação.- Nome da Embarcação (se definido)
- MMSI (Identidade de Serviço Móvel Marítimo) (Identificador único de 9 dígitos da embarcação)
- Número IMO (se disponível)
- Sinal de Chamada
- Tipo de Embarcação (por exemplo, Carga, Passageiro, Embarcação de Pesca)
- Dimensões da Embarcação (Comprimento e Largura)
- Posição da Antena AIS (Em relação ao casco da embarcação)
-
Informações Dinâmicas (dados em tempo real).
Enviadas em intervalos diferentes, dependendo da velocidade e manobra.- Coordenadas da Embarcação (Latitude e Longitude)
- Curso Sobre o Fundo (COG)
- Velocidade Sobre o Fundo (SOG)
- Rumo (Direção para onde a proa está apontando)
- Status da Embarcação (Em movimento, Ancorada, Manobrando, etc.)
- Taxa de Curva (ROT) (Velocidade de mudança de curso)
- Hora da Última Atualização
-
Informações da Viagem (definidas manualmente pela tripulação).
Enviadas a cada 6 minutos, definidas manualmente pela tripulação- Porto de Destino
- Tempo Estimado de Chegada (ETA)
- Calado (Profundidade da embarcação abaixo da superfície da água)
- Tipo de Carga (se transmitido)
- Número de Pessoas a Bordo (opcional)
Símbolos e Legendas AIS
Diretrizes para Apresentação de Símbolos AIS
| Símbolos | Descrição |
|---|---|
| Símbolos de Tipos de Embarcações | |
| Triângulo verde | Navio de carga |
| Triângulo azul | Navio de passageiros |
| Triângulo preto | Embarcação de pesca |
| Triângulo amarelo | Rebocador |
| Triângulo vermelho | Petroleiro |
| Triângulo branco | Embarcação militar |
| Triângulo laranja | Embarcação especial (por exemplo, piloto, quebra-gelo) |
| Triângulo vermelho piscando | Embarcação em perigo |
| Símbolos de Auxílios à Navegação | |
| Bóia verde | Marcador de estibordo (lado direito do canal) |
| Bóia vermelha | Marcador de bombordo (lado esquerdo do canal) |
| Símbolo de âncora | Área de ancoragem |
| Símbolo de navio (SS) | Terminal de ferry ou passageiros |
| Símbolo de guindaste de porto | Porto de carga |
| Círculo preto | Plataforma offshore |
| Indicadores de Status | |
| Triângulo sólido | Embarcação em movimento |
| Triângulo oco | Ancorada ou Atracada |
| Seta giratória | Em manobra |
| Ícone vermelho piscando | Alerta de emergência |
| Ponto de exclamação laranja | Mensagem de segurança AIS |
| Indicadores de Rota e Velocidade | |
| Linha azul fina | Rota planejada |
| Linha pontilhada | Rastro anterior |
| Ícone de relógio | Tempo estimado de chegada (ETA) |
| Ícone de onda | Velocidade sobre a água |

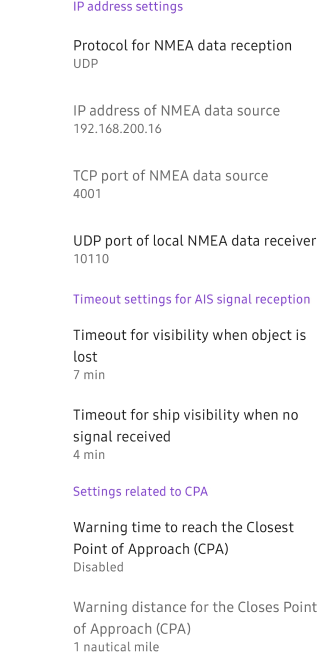

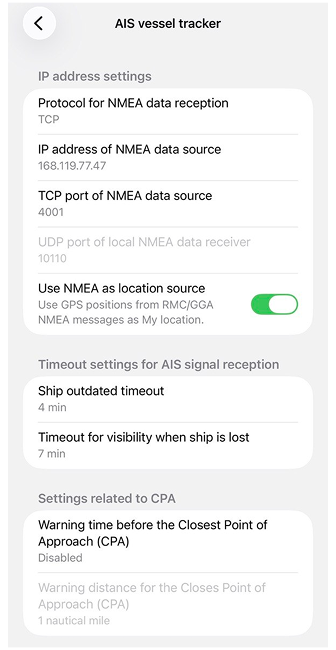

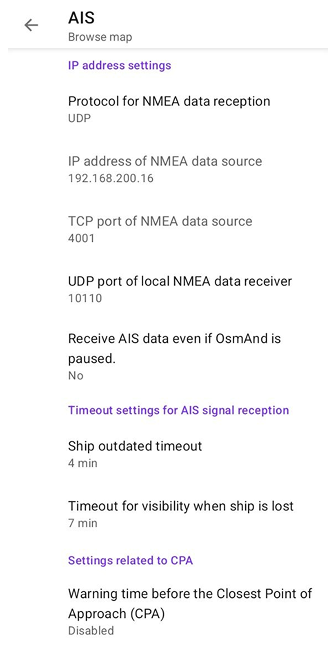

Configurações do Plugin
- Android
Menu → Complementos → Localizador de barcos AIS → Configurações
O plugin Rastreador de embarcações AIS oferece várias configurações para personalizar a navegação e a interação para usuários com deficiência. Essas configurações são aplicadas a todos os perfis no OsmAnd.
| Configuração | Descrição | Exemplo |
|---|---|---|
| Configurações de endereço IP | ||
| Protocolo | Escolha o protocolo para receber dados AIS | UDP/TCP |
| Endereço IP | Defina o IP da fonte de dados AIS (se TCP for usado) | 192.168.200.16 |
| Porta TCP | Defina o número da porta TCP para dados AIS | 4001 |
| Porta UDP | Defina a porta UDP para recepção AIS do OsmAnd | 10110 |
| Tempo limite de recepção de sinal AIS | ||
| Tempo limite para objetos AIS perdidos | As embarcações desaparecem se nenhum sinal for recebido por um tempo definido | 3 - 20 min |
| Tempo limite para visibilidade da embarcação | Os ícones das embarcações mudarão de estado quando nenhum sinal for recebido | 2 - 15 min / Desativado |
| Alertas de Ponto de Aproximação Mais Próximo (CPA) | ||
| Tempo de Aviso de CPA | A embarcação é marcada em vermelho se o tempo para o CPA estiver abaixo deste limite | 1 - 60 min / Desativado |
| Distância de Aviso de CPA | A embarcaç ão é marcada em vermelho se a distância para o CPA estiver abaixo deste limite | 0.02 - 2 milhas náuticas |
Modo de Simulação AIS
Você pode simular posições de embarcações AIS usando o plugin de Desenvolvimento do OsmAnd.
-
Baixe os arquivos de texto de dados AIS:
-
Carregue os dados AIS no OsmAnd
Abra Menu → Complementos → Desenvolvimento → Configurações → Carregar dados AIS de um ficheiro e selecione um dos arquivos baixados. -
Visualize as embarcações AIS no mapa
Os ícones das embarcações aparecerão com base nos dados simulados. Toque no ícone da embarcação para ver informações detalhadas.
