Traceur de navires AIS
This article is incomplete & needs to be reviewed. You can help by creating a pull request.
This feature is currently not available for the iOS version of the OsmAnd app.
Aperçu
Le plugin Traceur de navires AIS affiche les positions du Système d'identification automatique (AIS) et des informations détaillées sur les navires à proximité. Les données AIS sont reçues via une connexion réseau depuis un récepteur AIS externe.
Ce plugin est un projet de loisir et n'est pas conçu pour la fiabilité ou la précision. NE vous fiez PAS à ce logiciel pour la navigation ou la sécurité des personnes.
Paramètres de configuration requis
La possibilité d'utiliser les cartes en ligne est automatiquement activée dans la version iOS d'OsmAnd. Pour afficher les cartes en ligne sous Android, vous devez effectuer les réglages suivants :
- Activer le plugin Traceur de navires AIS dans le Menu principal → Plugins → Traceur de navires AIS.
- Configurer les paramètres AIS
- Configurer une connexion au serveur AIS ou connecter un récepteur AIS externe.
- Vérifier que les navires sont affichés sur la carte OsmAnd.
Navires sur la carte
L'AIS fonctionne sur des fréquences VHF (161,975 MHz et 162,025 MHz) et a une portée de signal limitée en raison de la propagation en ligne de mire.
Portée de réception AIS typique :
- 15 à 20 milles nautiques (28 à 37 km)
- Dépend de la hauteur de l'antenne, des conditions environnementales et des obstacles

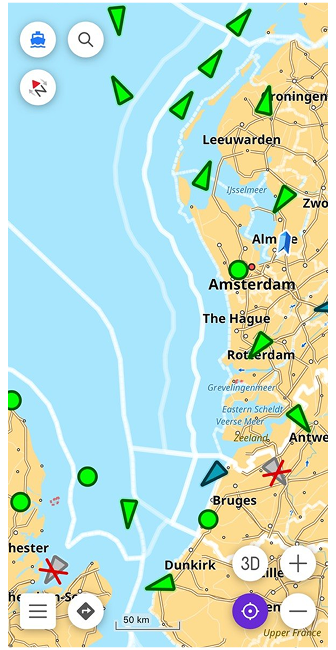

Affichage AIS sur la carte :
- Android
Lorsqu'ils sont correctement configurés, les positions des navires apparaissent sur la carte. Caractéristiques principales :
- Les navires se déplacent en fonction de la vitesse et du cap en temps réel.
- De nouveaux navires entrent et sortent de la zone visible de manière dynamique.

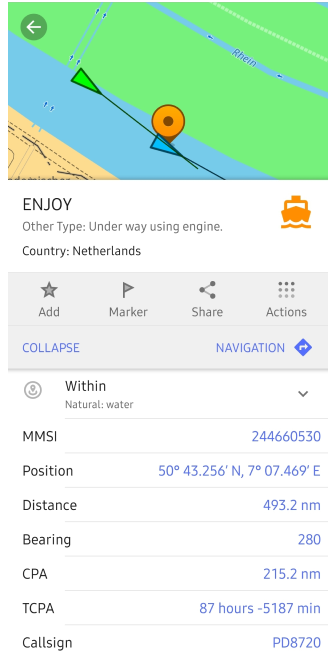

- Taper sur un navire ouvre des informations détaillées.

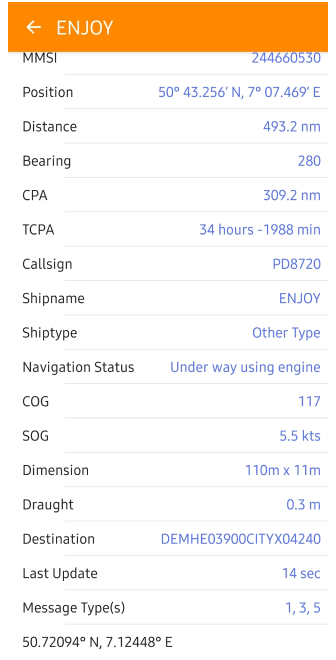

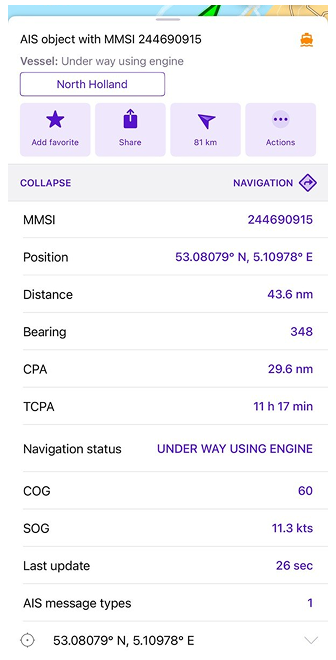

Informations sur les navires AIS
- Android
Les navires AIS transmettent trois types de données :
-
Informations statiques (données inchangées).
Envoyées toutes les 6 minutes ou sur demande.- Nom du navire (si défini)
- MMSI (Identité du service mobile maritime) (Identifiant unique à 9 chiffres du navire)
- Numéro OMI (si disponible)
- Indicatif d'appel
- Type de navire (par exemple, cargo, passager, navire de pêche)
- Dimensions du navire (Longueur et largeur)
- Position de l'antenne AIS (Par rapport à la coque du navire)
-
Informations dynamiques (données en temps réel).
Envoyées à des intervalles différents selon la vitesse et les manœuvres.- Coordonnées du navire (Latitude et Longitude)
- Cap sur le fond (COG)
- Vitesse sur le fond (SOG)
- Cap (Direction de la proue)
- Statut du navire (En route, au mouillage, en manœuvre, etc.)
- Taux de virage (ROT) (Vitesse de changement de cap)
- Heure de la dernière mise à jour
-
Informations de voyage (définies manuellement par l'équipage).
Envoyées toutes les 6 minutes, définies manuellement par l'équipage- Port de destination
- Heure d'arrivée estimée (ETA)
- Tirant d'eau (Profondeur du navire sous la surface de l'eau)
- Type de cargaison (si transmis)
- Nombre de personnes à bord (facultatif)
Symboles et légendes AIS
Lignes directrices pour la présentation des symboles AIS
| Symboles | Description |
|---|---|
| Symboles des types de navires | |
| Triangle vert | Navire de charge |
| Triangle bleu | Navire à passagers |
| Triangle noir | Navire de pêche |
| Triangle jaune | Remorqueur |
| Triangle rouge | Pétrolier |
| Triangle blanc | Navire militaire |
| Triangle orange | Navire spécial (par exemple, pilote, brise-glace) |
| Triangle rouge clignotant | Navire en détresse |
| Symboles des aides à la navigation | |
| Bouée verte | Balise tribord (côté droit du chenal) |
| Bouée rouge | Balise bâbord (côté gauche du chenal) |
| Symbole d'ancre | Zone de mouillage |
| Symbole de navire (SS) | Terminal de ferry ou de passagers |
| Symbole de grue portuaire | Port de marchandises |
| Cercle noir | Plate-forme offshore |
| Indicateurs d'état | |
| Triangle plein | Navire en mouvement |
| Triangle creux | Ancré ou amarré |
| Flèche rotative | En cours de manœuvre |
| Icône rouge clignotante | Alerte d'urgence |
| Point d'exclamation orange | Message de sécurité AIS |
| Indicateurs de route et de vitesse | |
| Ligne bleue fine | Route prévue |
| Ligne pointillée | Trace passée |
| Icône d'horloge | Heure d'arrivée estimée (ETA) |
| Icône de vague | Vitesse sur l'eau |

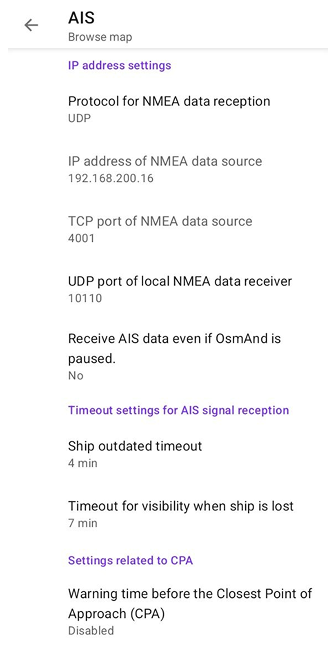

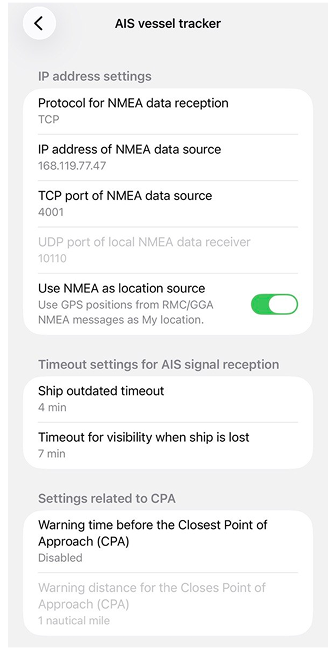

Paramètres du plugin
- Android
Menu → Extensions → Suivi AIS du navire → Paramètres
Le plugin Traceur de navires AIS offre divers paramètres pour personnaliser la navigation et l'interaction pour les utilisateurs handicapés. Ces paramètres sont appliqués à tous les profils dans OsmAnd.

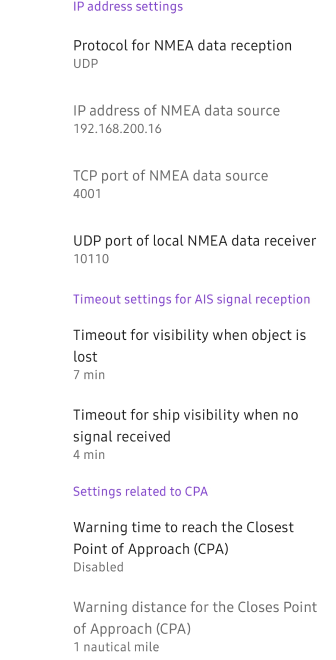

| Paramètre | Description | Exemple |
|---|---|---|
| Paramètres d'adresse IP | ||
| Protocole | Choisir le protocole pour la réception des données AIS | UDP/TCP |
| Adresse IP | Définir l'IP de la source de données AIS (si TCP est utilisé) | 192.168.200.16 |
| Port TCP | Définir le numéro de port TCP pour les données AIS | 4001 |
| Port UDP | Définir le port UDP pour la réception AIS d'OsmAnd | 10110 |
| Délai d'expiration de la réception du signal AIS | ||
| Délai d'expiration pour les objets AIS perdus | Les navires disparaissent si aucun signal n'est reçu pendant un temps défini | 3 - 20 min |
| Délai d'expiration pour la visibilité du navire | Les icônes de navire changeront d'état si aucun signal n'est reçu | 2 - 15 min / Désactivé |
| Alertes de point d'approche le plus proche (CPA) | ||
| Temps d'avertissement CPA | Le navire est marqué en rouge si le temps jusqu'au CPA est inférieur à cette limite | 1 - 60 min / Désactivé |
| Distance d'avertissement CPA | Le navire est marqué en rouge si la distance jusqu'au CPA est inférieure à cette limite | 0.02 - 2 milles nautiques |
Mode de simulation AIS
Vous pouvez simuler les positions des navires AIS à l'aide du plugin de développement OsmAnd.
-
Télécharger les fichiers texte de données AIS :
-
Charger les données AIS dans OsmAnd
Ouvrez Menu → Extensions → Développement → Paramètres → Charger des données AIS à partir d'un fichier et sélectionnez l'un des fichiers téléchargés. -
Afficher les navires AIS sur la carte
Les icônes des navires apparaîtront en fonction des données simulées. Appuyez sur l'icône du navire pour afficher des informations détaillées.
