Topografia

Przegląd

Płatna funkcja

Wtyczka Topografia jest płatną funkcją aplikacji OsmAnd.

Topografia jest ważną cechą kartografii, która dostarcza informacji do wizualnej oceny rzeźby terenu. Informacje topograficzne, takie jak Linie konturowe, Teren (Cieniowanie wzgórz i Nachylenie) oraz Rzeźba 3D, pomagają w wizualnej ocenie ukształtowania terenu poprzez pokazanie wysokości, rzeźby, skrajności, stromości lub punktów o tej samej wysokości.

Każda funkcja udostępniana przez tę wtyczkę jest niezależną warstwą mapy, która po włączeniu może być wyświetlana nad lub pod głównym źródłem mapy, w zależności od ustawień.

Wtyczka Topografia zapewnia dostęp do następujących typów map:

• Linie konturowe. Jest to mapa wektorowa reprezentowana w metrach lub stopach. Linie konturowe pokazują poziomy wysokości i pomagają wizualizować teren.
• Cieniowanie wzgórz. Rodzaje map z cieniowaniem wzgórz i zboczy sprawiają, że rzeźba terenu jest bardziej widoczna i pomaga w wizualnej interpretacji terenu.
• Nachylenie. Warstwa rastrowa, która dostarcza informacji o stromości zboczy, co może być ważne przy planowaniu trasy i dla bezpieczeństwa.
• Rzeźba 3D. Jest to mapa wektorowa, która zapewnia trójwymiarową reprezentację terenu, dostępna tylko z subskrypcją OsmAnd Pro.

Android

Linie konturowe	Cieniowanie wzgórz	Nachylenie

iOS

Linie konturowe	Cieniowanie wzgórz	Nachylenie

Licencja na dane DEM używane przez OsmAnd do wykrywania terenu

Dane o wysokości na mapie (między 70 stopniem szerokości geograficznej północnej a 70 stopniem szerokości geograficznej południowej) zostały uzyskane z pomiarów wykonanych w ramach Shuttle Radar Topography Mission (SRTM). Wykorzystano w niej Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER), podstawowe narzędzie obrazowania w Systemie Obserwacji Ziemi NASA. Pełne informacje można znaleźć w Licencji.

Dane DEM (DSM)

• ALOS DEM. Oryginalne dane użyte w tym produkcie zostały dostarczone przez AW3D firmy JAXA.

• MERIT DEM.

• ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.

• Sonny's LiDAR Digital Terrain Models of Europe (DTM).

Wymagane parametry konfiguracyjne

Aby wyświetlić dane Linii konturowych i Terenu (Cieniowanie wzgórz, Nachylenie) na mapie:

1. Zakup: plan zakupów OsmAnd+, OsmAnd Maps+ lub OsmAnd Pro
2. Włącz wtyczkę Topografia w sekcji Wtyczki w Menu głównym.
3. Pobierz: mapy Linii konturowych, Cieniowania wzgórz, Nachylenia lub mapy Terenu (3D).
4. Włącz i dostosuj: Linie konturowe, Cieniowanie wzgórz lub Nachylenie dla widoku mapy.
5. Możesz również obejrzeć samouczek na YouTube.

Aby wyświetlić Rzeźbę 3D, należy zakupić plan OsmAnd Pro, który obejmuje dostęp do wtyczki Topografia.

Pobierz mapy

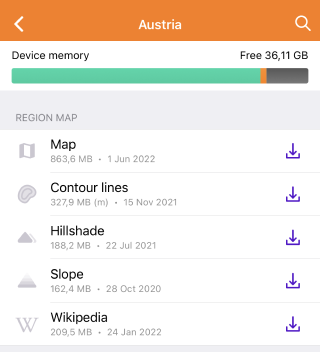

Aby rozpocząć pracę z funkcjonalnością wtyczki, należy pobrać interesujące mapy. Niektóre mapy, takie jak Linie konturowe dla regionów górskich, mogą być dość duże, przekraczając 2 GB, i mogą nie być obsługiwane na przestarzałych urządzeniach.

W celu zapewnienia stabilnej pracy i oszczędności zasobów można pobrać mapę nie całego kraju, ale jego poszczególnych regionów, jeśli takie regiony są oferowane w aplikacji. Informacje o rozmiarze każdego typu mapy są podane pod ich nazwą.

Mapy rzeźby 3D

Android

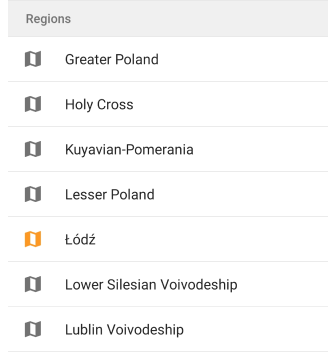

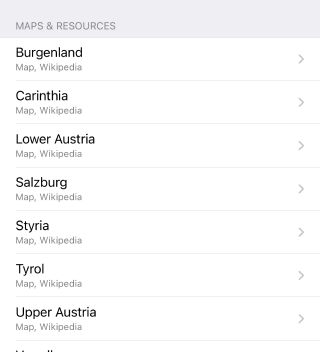

Przejdź do: Menu → Mapy i źródła → Regiony

iOS

Przejdź do: [object Object] → Mapy i źródła → Cały świat

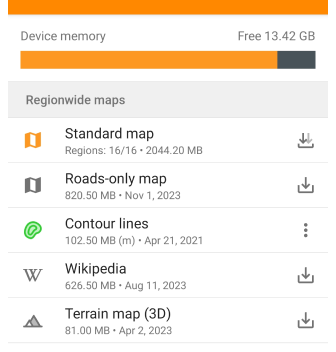

Należy pobrać mapy Teren (3D), aby wyświetlić Cieniowanie wzgórz, Nachylenie i Rzeźbę 3D. Po pobraniu map można wyświetlić Linie konturowe i Teren za pomocą sekcji Konfiguruj mapę w Menu głównym.

Jeśli mapa wyświetlana na ekranie nie została pobrana, to w Menu → Konfiguruj mapę → sekcja Topografia → Teren na dole listy funkcji zostanie wyświetlona sekcja Pobierz mapy z sugerowanymi dodatkowymi mapami.

Linie konturowe (metry lub stopy)

Android

iOS

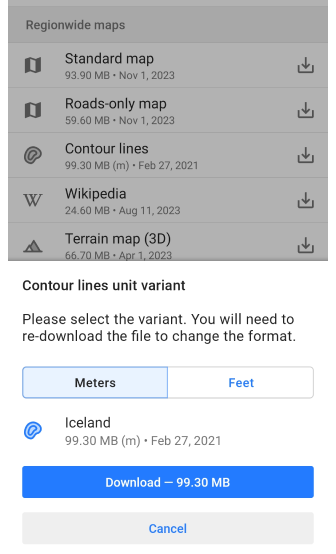

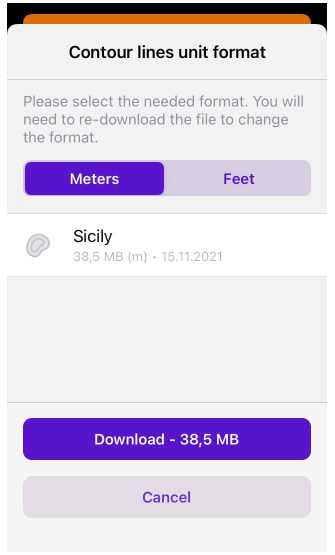

W przypadku Linii konturowych należy określić, w jakich jednostkach (metry czy stopy) będą one wyświetlane na mapie i pobrać odpowiednią wersję mapy na urządzenie.

Opcje jednostek nie są wymienne, więc jeśli chcesz przełączyć się z metrów na stopy lub odwrotnie, musisz odinstalować poprzednią wersję mapy Linii konturowych, aby pobrać nową wersję.

Linie konturowe

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Poziomice

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Linie konturowe

Linie konturowe są graficzną reprezentacją wzniesień na mapie i są dostępne jako mapy wektorowe. Tworzą one linie odpowiadające punktom o tej samej wysokości, które tworzą kontury pozwalające określić, w którym kierunku i jak bardzo nachylona jest powierzchnia.

Podczas korzystania z Silnika renderowania mapy:

• Wersja 2 (OpenGL). Linie konturowe są obsługiwane zarówno w widoku 3D, jak i w trybie rzeźby 3D.
• Wersja 1. Linie konturowe nie są obsługiwane w przypadku korzystania z map kafelkowych pobieranych z Internetu.

Ustawienia wyglądu:

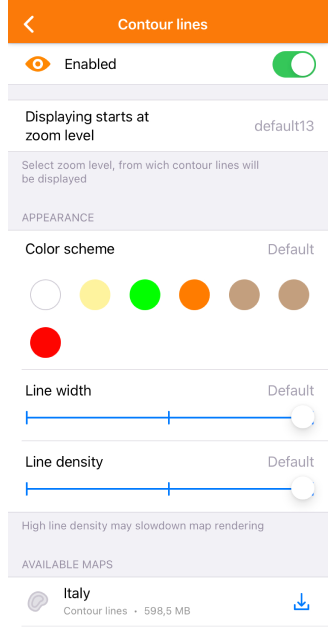

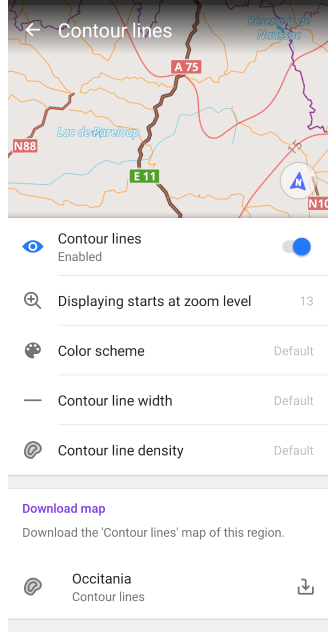

• Poziomice. Włącz lub wyłącz linie konturowe.
• Wyświetlanie rozpoczyna się na poziomie powiększenia. Zdefiniuj poziomy powiększenia, przy których widoczne są linie konturowe.
• Zestaw kolorów. Wybierz kolor wyświetlania linii konturowych.
• Szerokość izolinii. Dostosuj szerokość linii konturowych.
• Gęstość izolinii. Wybierz gęstość linii konturowych (Niska, Średnia, Wysoka). Wyższa gęstość może wpłynąć na szybkość ładowania.
• Mapy i źródła. Przeglądaj i pobieraj mapy linii konturowych dla bieżącego regionu i pobliskich obszarów.

Teren

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Teren

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Teren

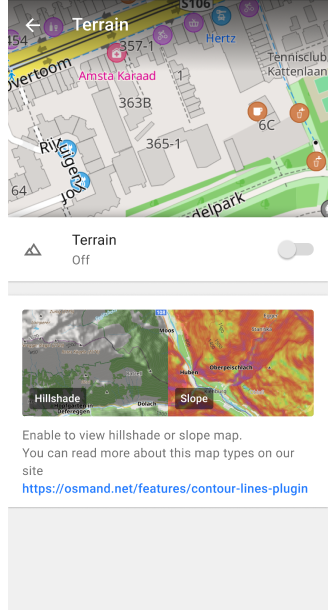

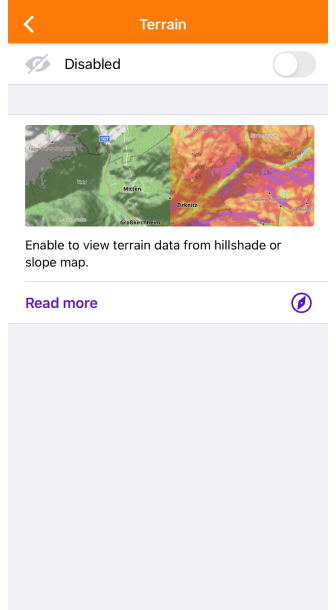

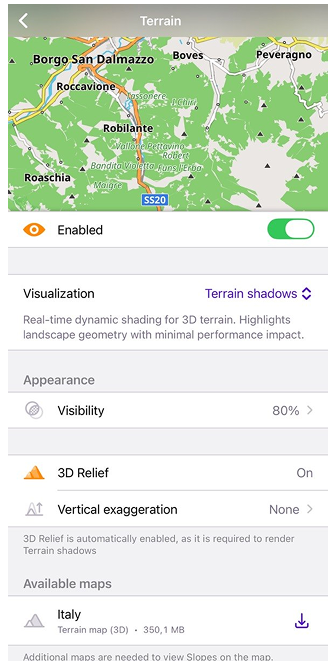

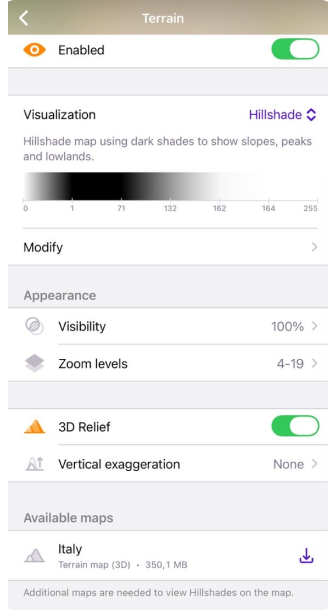

Opcja Teren włącza i pozwala dostosować trzy funkcje, takie jak Cieniowanie wzgórz, Nachylenie i Wysokość. Cechy szczególne:

• Tylko jedna opcja może być włączona w tym samym czasie: Cieniowanie wzgórz, Nachylenie lub Wysokość.
• Jeśli po pobraniu i włączeniu odpowiedniej mapy nie widać żadnych zmian, zaleca się ponowne uruchomienie aplikacji.

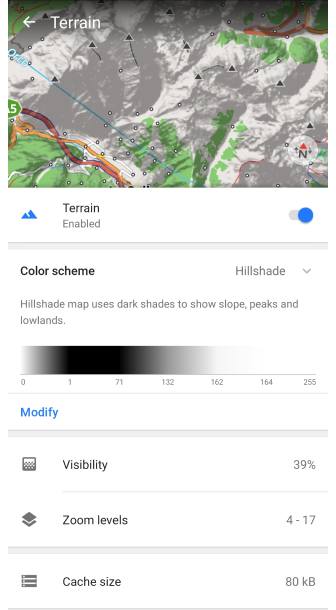

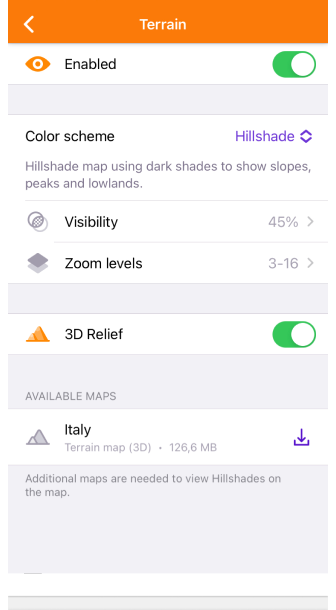

Menu Teren zawiera wybór schematu kolorów z opcją modyfikacji (dla subskrybentów Pro), możliwość zmiany przezroczystości warstwy na mapie (widoczność) i wyboru poziomu powiększenia dla jej wyświetlania, informacje o rozmiarze danych w pamięci podręcznej oraz listę map potrzebnych do wyświetlenia warstwy.

Warstwy Cieniowanie wzgórz, Nachylenie i Wysokość

Cieniowanie wzgórz	Nachylenie	Wysokość

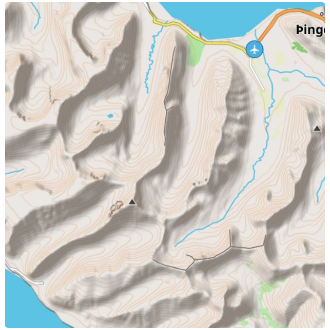

Cieniowanie wzgórz opiera się na symulacji oświetlenia powierzchni przy użyciu danych o terenie. Metoda ta polega na tworzeniu cieni i podświetleń w oparciu o kąt nachylenia powierzchni względem źródła światła. W rezultacie na mapie widoczne są naturalne wzgórza, doliny i inne szczegóły terenu.

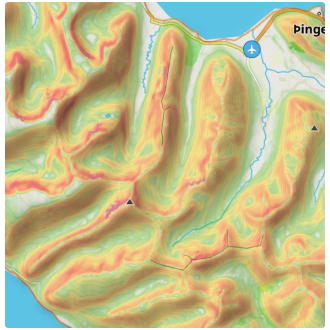

Nachylenie określa kąt nachylenia powierzchni na podstawie danych o wysokości punktów na mapie. Obliczenia kąta nachylenia są wykonywane z uwzględnieniem zmian wysokości i odległości między punktami, a zmiana ta jest przedstawiana jako kąt nachylenia.

Wysokość reprezentuje wysokość punktów na mapie względem poziomu morza. Pomaga zrozumieć, jak zmienia się wysokość terenu. Funkcja ta jest szczególnie przydatna podczas aktywności takich jak turystyka piesza czy kolarstwo górskie, gdzie znajomość wysokości może pomóc w planowaniu tras i zarządzaniu wysiłkiem fizycznym. Dane o wysokości pochodzą z modeli wysokościowych i zapewniają wyraźny widok wysokich i niskich punktów, ułatwiając ocenę trudności trasy lub identyfikację szczytów i dolin na trasie.

Mapy rastrowe Cieniowanie wzgórz, Nachylenie i Wysokość są tworzone na podstawie rastrowych danych o terenie, takich jak Cyfrowe Modele Wysokościowe (DEM).

Zastosowanie:

• Nawigacja. Pomaga zidentyfikować strome zbocza, zarówno zjazdowe, jak i podjazdowe, co może mieć kluczowe znaczenie dla bezpiecznej nawigacji.
• Planowanie tras. Pomaga wybrać najbardziej odpowiednie trasy, biorąc pod uwagę ukształtowanie terenu.
• Ocena terenu. Jest to wygodne do wizualizacji krajobrazu, zwłaszcza jeśli spacerujesz lub jeździsz na rowerze.

Domyślny schemat kolorów

Cieniowanie wzgórz	Nachylenie	Wysokość

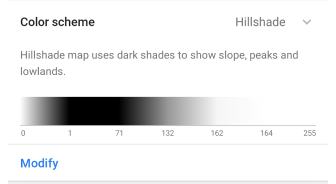

• Cieniowanie wzgórz wykorzystuje ciemne odcienie do pokazywania zboczy, szczytów i nizin. Wirtualne słońce ma stały azymut (kierunek) 315 stopni.

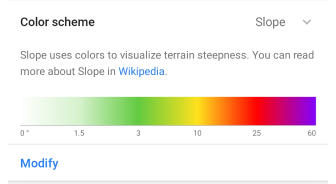

• Nachylenie wykorzystuje kolory do wizualizacji stromości terenu. Więcej na ten temat można przeczytać tutaj. Każdy kolor odpowiada kątowi odchylenia od poziomu. Dodatkowy schemat kolorów Nachylenia, Lawinowy, jest dostępny w menu Modyfikuj.

• Wysokość. Mapa wysokości koloruje każdy piksel zgodnie z obliczoną wysokością mapy, używając gradientu z zdefiniowanego schematu kolorów. Zazwyczaj schematy wysokości są bardzo zależne od lokalizacji. W obszarach górskich preferowane jest rozłożenie kolorów na szerszy zakres wysokości, a na terenach płaskich wybiera się schemat kolorów z małym zakresem między minimalną a maksymalną wysokością.

Więcej informacji można znaleźć w artykule Schemat kolorów.

Modyfikuj schemat kolorów

Płatna funkcja

Modyfikuj schemat kolorów to płatna funkcja OsmAnd Pro dla iOS i Androida .

Android

iOS

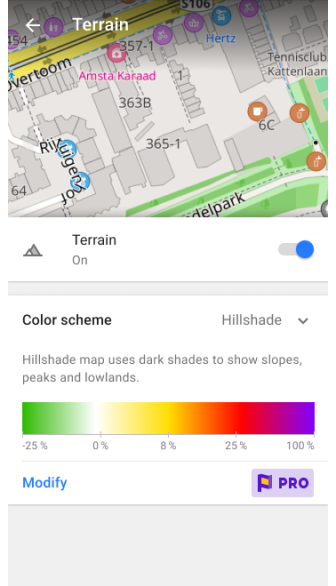

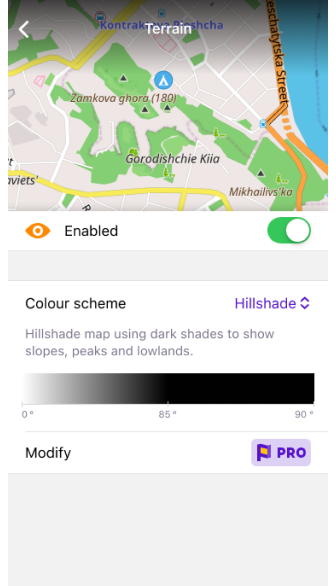

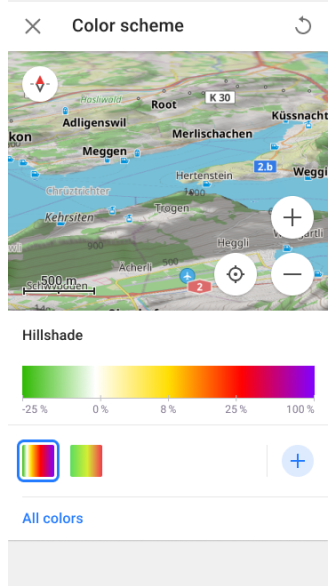

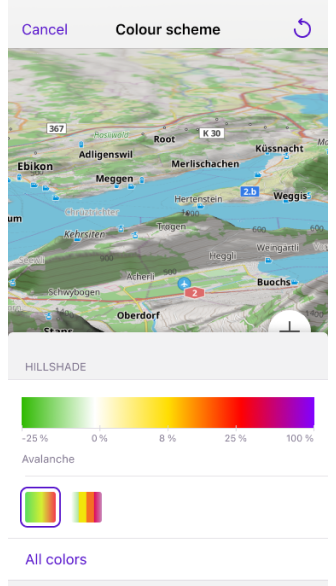

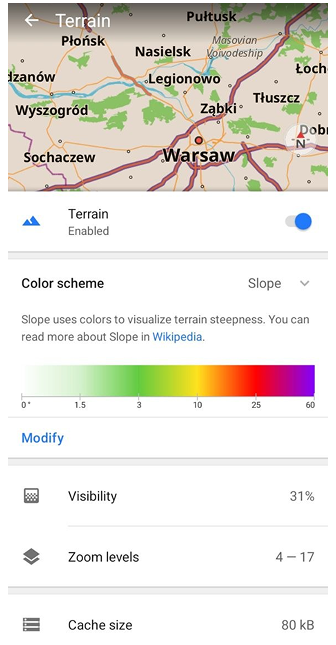

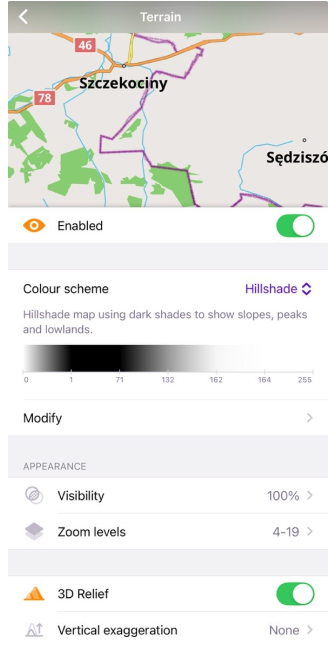

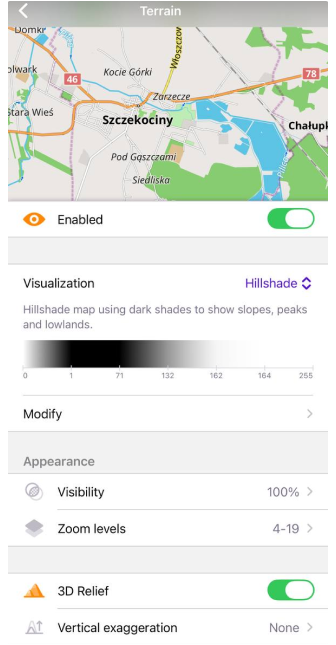

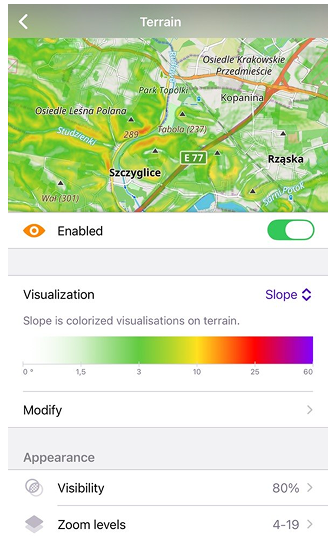

Funkcja Modyfikuj schemat kolorów pozwala wybrać schemat kolorów:

• Z predefiniowanej listy.

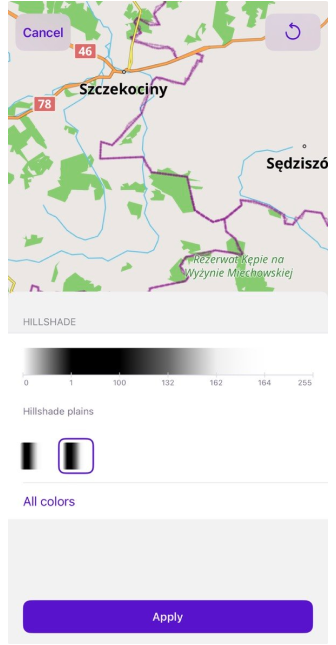

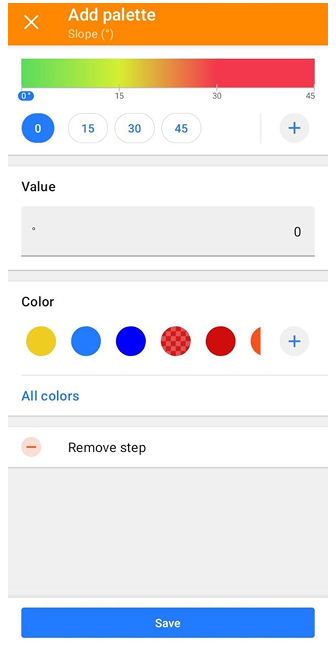

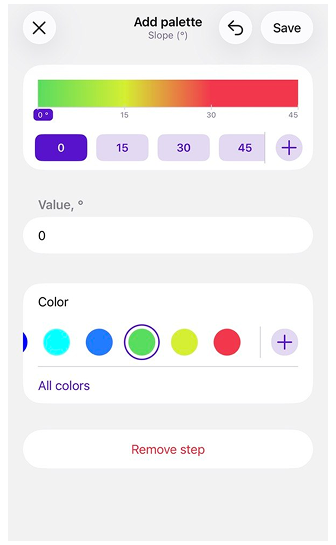

• Z plików palet kolorów utworzonych na komputerze. Niestandardowe pliki można dodać do OsmAnd za pomocą narzędzia importu/eksportu.

Możesz edytować te palety, aby spersonalizować wygląd map i tras.

Widoczność

Widoczność 31%	Widoczność 74%

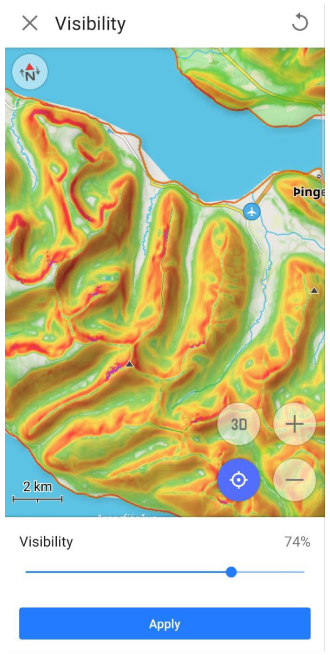

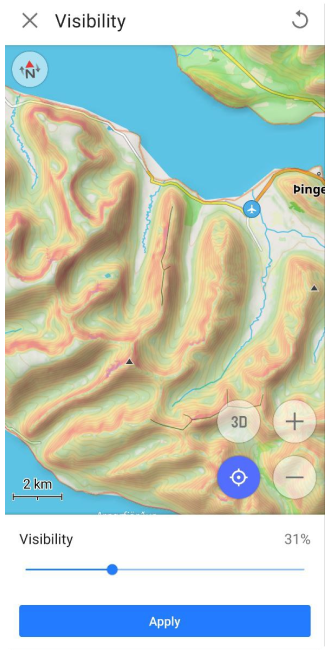

Funkcja Widoczność służy do regulacji przezroczystości cieni dla Cieniowania wzgórz oraz kolorów używanych do reprezentowania kąta w parametrze Nachylenie.

Poziomy powiększenia

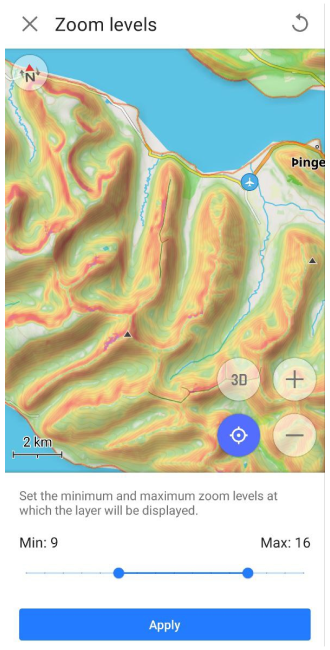

Funkcja Poziomy skali pozwala ustawić minimalne i maksymalne wartości poziomów powiększenia mapy, w zakresie od 4 do 19, przy których będą wyświetlane warstwy mapy Cieniowanie wzgórz lub Nachylenie.

Rozmiar pamięci podręcznej

Rozmiar pamięci podręcznej to sekcja informacyjna, która wyświetla ilość pamięci na urządzeniu aktualnie używanej na dane Terenu. Za każdym razem, gdy przeglądasz informacje o Cieniowaniu wzgórz lub Nachyleniu na mapie, wszystkie te dane są tymczasowo przechowywane w pamięci podręcznej w celu szybkiego dostępu i późniejszego wykorzystania, unikając dodatkowego obciążenia procesora urządzenia.

Czyszczenie pamięci podręcznej jest czasami konieczne, aby zwolnić miejsce na urządzeniu lub rozwiązać potencjalne problemy z wydajnością. Aby wyczyścić pamięć podręczną, należy przejść do Ustawień systemowych urządzenia, a następnie ścieżka może być następująca: Aplikacje → OsmAnd → Pamięć → Wyczyść pamięć podręczną.

Silnik renderowania (Android)

Cieniowanie wzgórz i Nachylenie są wyświetlane i dostosowywane w dowolnym wybranym Silniku renderowania mapy.

1. Jeśli używasz Silnika renderowania mapy w wersji 1, musisz użyć normalnego pobierania map rastrowych Cieniowania wzgórz i Nachylenia.

2. Jeśli używasz Silnika renderowania mapy w wersji 2 (OpenGL):

   • Możesz nadal używać normalnego typu pobierania map rastrowych Cieniowania wzgórz i Nachylenia. Aby to zrobić, musisz jednak aktywować wtyczkę deweloperską OsmAnd i włączyć ustawienie Użyj formatu rastrowego SQLite dla cieniowania wzgórz i nachylenia.

   • Alternatywnie możesz użyć pobierania Mapy terenu (3D). Oszczędza to miejsce w pamięci urządzenia, a efekty Cieniowania wzgórz, Nachylenia i Rzeźby 3D będą generowane na podstawie tych danych przez Twoje urządzenie.

Szybkie akcje

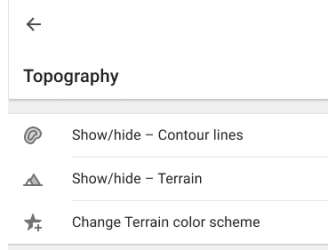

Możesz użyć przycisków Szybkiej akcji na ekranie mapy, aby przełączać widoczność warstw Linii konturowych, Terenu oraz schematu kolorów Terenu. W zależności od warstwy wybranej w menu Konfiguruj mapę, przypisanie akcji Teren do przycisku spowoduje wyświetlenie Cieniowania wzgórz, Nachylenia lub Wysokości.

Główne ustawienia Pokaż lub ukryj typy map znajdują się w sekcji Topografia w menu Konfiguruj mapę. W artykule Szybka akcja można znaleźć listę warstw dostępnych do wyświetlenia. Jeśli potrzebujesz szybkiego dostępu do tej konfiguracji mapy, użyj narzędzia Przycisk niestandardowy.

• Przejdź do Dodaj akcję: Menu → Konfiguruj ekran → Przyciski niestandardowe → Szybka akcja → Dodaj akcję → Konfiguruj mapę.
• Dodaj jeden lub więcej przycisków Szybkiej akcji, aby zmienić widoczność określonej warstwy topograficznej.

Rzeźba 3D

Funkcja Pro

Rzeźba 3D to płatna funkcja OsmAnd Pro .

Android

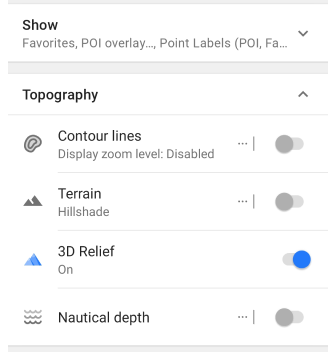

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Rzeźba terenu 3W

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Teren → Relief 3D

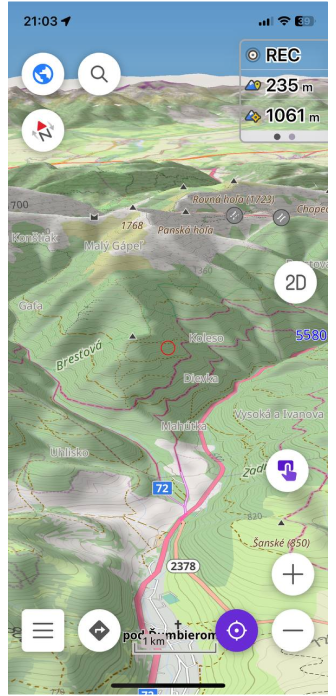

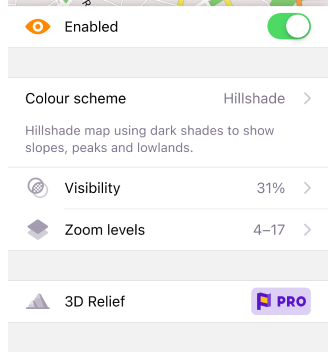

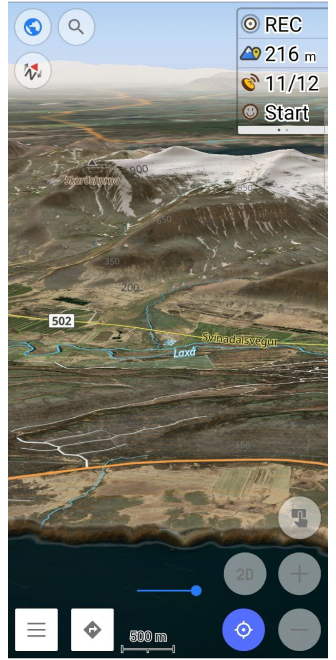

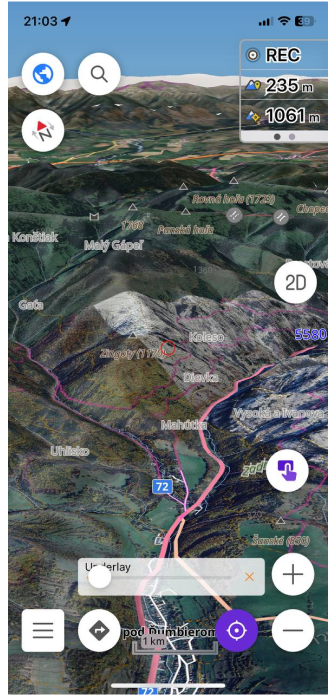

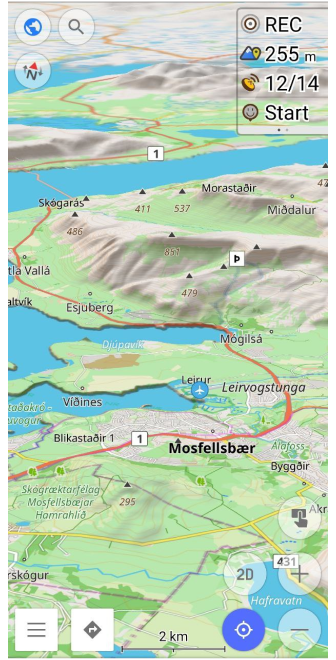

Funkcja Rzeźba 3D tworzy wypukłą rzeźbę i zapewnia trójwymiarową reprezentację krajobrazu. Rzeźba 3D działa w trybie offline i może być używana z mapami wektorowymi OsmAnd lub dowolnymi mapami rastrowymi jako Źródło mapy lub jako Podkład/Nakładka.

Jak wyświetlić Rzeźbę 3D na mapie.

• Zakup subskrypcję OsmAnd Pro dla iOS lub Androida.

• Przejdź do [object Object] → Skonfiguruj mapę:

  • Android: przewiń do sekcji Topografia → Rzeźba terenu 3W.
  • iOS: przewiń do sekcji Topografia → Teren → Relief 3D.

• W razie potrzeby pobierz Mapę terenu (3D) dla regionów.

Android

Warstwa mapy wektorowej	Warstwa mapy rastrowej

iOS

Warstwa mapy wektorowej	Warstwa mapy rastrowej

Przewyższenie pionowe

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Rzeźba terenu 3W → Przewyższenie pionowe

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Teren → Relief 3D → Przewyższenie pionowe

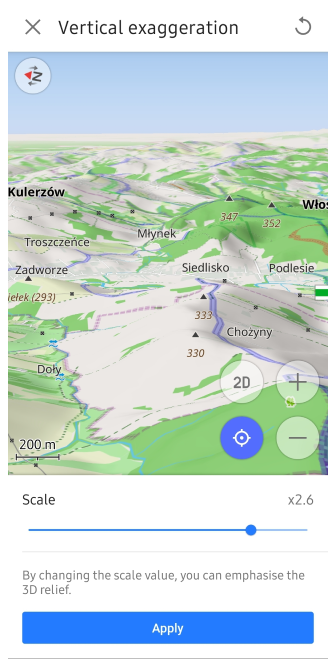

Przewyższenie pionowe to specjalny współczynnik dla rzeźby 3D. Można zmieniać skalę (Przewyższenie pionowe) od x1 do x3. Funkcja ta pozwala na oglądanie gładszych konturów terenu ze zwiększoną szczegółowością.

Cieniowanie wzgórz i Rzeźba 3D

Cieniowanie wzgórz	Rzeźba 3D

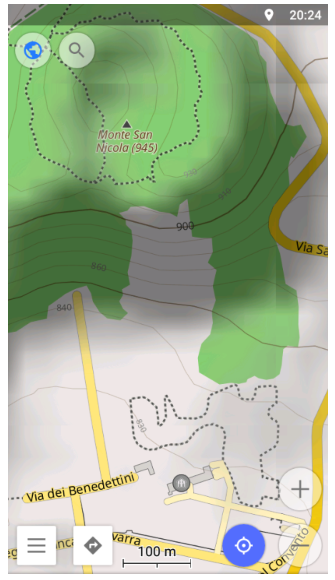

Cieniowanie wzgórz to typ mapy, który wyświetla teren za pomocą cieni, tworząc wizualną reprezentację nachylenia i kształtu powierzchni ziemi. Rzeźba 3D to funkcja, która dodaje do mapy efekty trójwymiarowe.

Jeśli wyłączysz Cieniowanie wzgórz i włączysz Rzeźbę 3D, cienie rzeźby będą nadal widoczne, ponieważ Cieniowanie wzgórz i Rzeźba 3D to dwa różne sposoby wizualizacji mapy. Cieniowanie wzgórz tworzy cienie na podstawie terenu i dodaje je do mapy, podczas gdy Rzeźba 3D modeluje elementy 3D, aby pokazać głębię i kształt terenu, a cienie są częścią wizualizacji. Funkcje te mogą działać równolegle, a wyłączenie Cieniowania wzgórz nie wpływa na sposób wyświetlania efektów 3D.

Gdy Cieniowanie wzgórz jest włączone, obraz z cieniami rzeźby wydaje się bardziej szczegółowy, ciemniejszy i bardziej schodkowy niż obraz Rzeźby 3D. Wyjaśnieniem jest to, że Cieniowanie wzgórz podkreśla gradienty i kontrasty terenu, tworząc ostrzejszy i bardziej szczegółowy obraz. Funkcja Rzeźba 3D nadaje mapie bardziej płynny i wygładzony wygląd, łagodząc teren i potencjalnie zmniejszając widoczność niektórych drobniejszych szczegółów.

Łączenie typów warstw

Android

iOS

OsmAnd pozwala na łączenie wielu typów warstw mapy w celu uzyskania bardziej wizualnego wyświetlania.

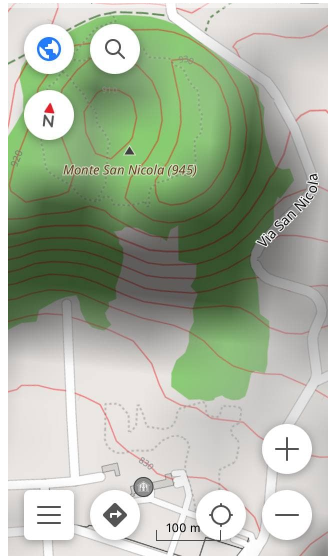

• Połączenie Linii konturowych i Cieniowania wzgórz jest optymalne do wizualnej i numerycznej oceny stromości zboczy górskich.

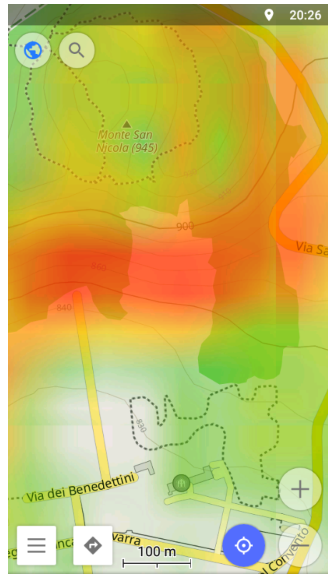

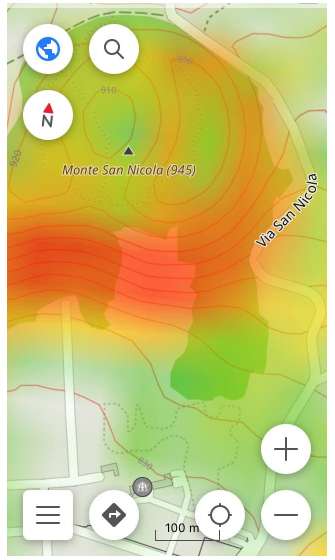

• Połączenie warstw Linii konturowych i Nachylenia jest najlepsze do oceny stromości zboczy i znajdowania punktów o tej samej wysokości.
• Połączenie warstw Rzeźby 3D i Cieniowania wzgórz pozwala uzyskać bardziej realistyczną i wizualną reprezentację terenu, rzeźby i szczegółów krajobrazu. To połączenie jest szczególnie odpowiednie dla terenów górzystych i pagórkowatych.

Powiązane artykuły

• Interakcja z mapą
• Ustawienia globalne
• Mapy wektorowe (Style map)

Częste problemy i rozwiązania

1. Jak przywrócić zakup wtyczki Topografia (dawniej Linie konturowe). (sprawdź).
2. Linie konturowe, dane o wysokości lub rzeźba 3D nie są wyświetlane. (sprawdź)
3. Mapa automatycznie przełącza się w tryb 3D podczas nawigacji:
   • Upewnij się, że przycisk Tryb 3D jest wyłączony w Menu → Konfiguruj ekran → Przyciski → Przyciski domyślne.
   • Sprawdź, czy w Menu → Konfiguruj mapę → Topografia są włączone jakiekolwiek funkcje Terenu, które mogą wywoływać efekt 3D.
