الطبوغرافيا

نظرة عامة

ميزة مدفوعة

تُعدّ إضافة الطبوغرافيا ميزة مدفوعة في تطبيق OsmAnd.

الطبوغرافيا هي ميزة مهمة في علم رسم الخرائط توفر معلومات لتقييم تضاريس الأرض بصريًا. تساعد معلومات الطبوغرافيا مثل خطوط الكنتور والتضاريس (تظليل التلال والمنحدر) والإغاثة ثلاثية الأبعاد في إجراء تقييم بصري لتضاريس الأرض من خلال رؤية الارتفاع والتضاريس والحدود القصوى والانحدار أو نقاط الارتفاع المتساوية.

كل ميزة توفرها هذه الإضافة هي طبقة خريطة مستقلة، عند تمكينها، يمكن عرضها فوق أو تحت مصدر الخريطة الرئيسي اعتمادًا على الإعدادات.

توفر إضافة الطبوغرافيا الوصول إلى أنواع الخرائط التالية:

• خطوط الكنتور. هذه خريطة متجهة ممثلة بـالأمتار أو الأقدام. تُظهر خطوط الكنتور مستويات الارتفاع وتساعد في تصور التضاريس.
• تظليل التلال. أنواع الخرائط ذات تظليل التلال والمنحدرات تجعل التضاريس أكثر وضوحًا وتساعد في تفسير التضاريس بصريًا.
• المنحدر. طبقة نقطية توفر معلومات حول انحدار المنحدرات، والتي يمكن أن تكون مهمة لتخطيط المسار والسلامة.
• الإغاثة ثلاثية الأبعاد. هي خريطة متجهة توفر تمثيلًا ثلاثي الأبعاد للتضاريس، وهي متاحة فقط مع اشتراك OsmAnd Pro.

أندرويد

خطوط الكنتور	تظليل التلال	المنحدر

iOS

خطوط الكنتور	تظليل التلال	المنحدر

ترخيص بيانات DEM المستخدمة بواسطة OsmAnd للكشف عن التضاريس

تم الحصول على بيانات الارتفاع على الخريطة (بين 70 درجة شمالًا و 70 درجة جنوبًا) من القياسات التي أجريت كجزء من مهمة رادار تضاريس المكوك (SRTM). وقد استخدمت مقياس الانبعاث الحراري والانعكاس الفضائي المتقدم (ASTER)، وهو أداة التصوير الأساسية في نظام مراقبة الأرض التابع لناسا. للحصول على معلومات كاملة، راجع الترخيص.

بيانات DEM (DSM)

• ALOS DEM. البيانات الأصلية المستخدمة لهذا المنتج تم توفيرها بواسطة AW3D من JAXA.

• MERIT DEM.

• ArcticDEM: بورتر، كلير؛ مورين، بول؛ هاوات، إيان؛ نو، ميونغ-جون؛ بيتس، بريان؛ بيترمان، كينيث؛ كيسي، سكوت؛ شلينك، ماثيو؛ غاردينر، جوديث؛ تومكو، كارين؛ ويليس، مايكل؛ كيليهير، كول؛ كلوتير، مايكل؛ هاسبي، إريك؛ فوغا، ستيفن؛ ناكامورا، هيتومي؛ بلاتسون، ميليسا؛ ويثينغتون، مايكل، الابن؛ ويليامسون، كاثلين؛ باور، غريغوري؛ إينوس، جيريمي؛ أرنولد، غالن؛ كرامر، ويليام؛ بيكر، بيتر؛ دوشي، أبهيجيت؛ ديسوزا، كريستيل؛ كامينز، بات؛ لوريير، فابيان؛ بويسن، ميكيل، 2018، "ArcticDEM"، Harvard Dataverse، V1.

• نماذج التضاريس الرقمية LiDAR من سوني لأوروبا (DTM).

معلمات الإعداد المطلوبة

لعرض بيانات خطوط الكنتور والتضاريس (تظليل التلال، المنحدر) على الخريطة:

1. الشراء: خطة شراء OsmAnd+، OsmAnd Maps+، أو OsmAnd Pro
2. تمكين إضافة الطبوغرافيا في قسم الإضافات من القائمة الرئيسية.
3. تنزيل: خطوط الكنتور، تظليل التلال، المنحدر، أو خرائط التضاريس (ثلاثية الأبعاد).
4. تمكين وتعديل: خطوط الكنتور، تظليل التلال، أو المنحدر لعرض الخريطة.
5. يمكنك أيضًا مشاهدة البرنامج التعليمي على YouTube.

لعرض الإغاثة ثلاثية الأبعاد تحتاج إلى شراء خطة OsmAnd Pro، بما في ذلك الوصول إلى إضافة الطبوغرافيا.

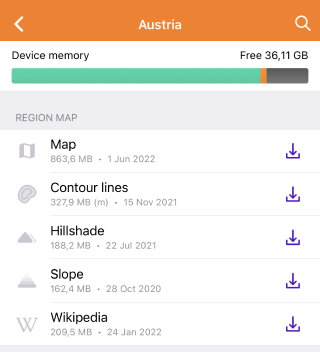

تنزيل الخرائط

لبدء العمل بوظائف الإضافة، تحتاج إلى تنزيل الخرائط التي تهتم بها. بعض الخرائط، مثل خطوط الكنتور للمناطق الجبلية، يمكن أن تكون كبيرة جدًا، وتتجاوز 2 جيجابايت، وقد لا تكون مدعومة على الأجهزة القديمة.

للعمل المستقر وتوفير الموارد، يمكنك تنزيل خريطة ليست للبلد بأكمله، ولكن لمناطق محددة منه، إذا كانت هذه المناطق متوفرة في التطبيق. تتوفر معلومات حول حجم كل نوع خريطة تحت اسمها.

خرائط الإغاثة ثلاثية الأبعاد

أندرويد

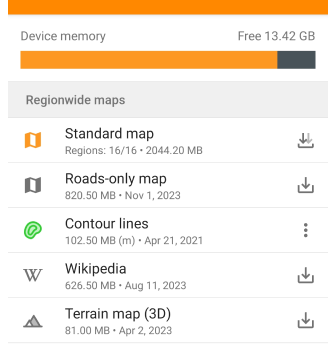

انتقل إلى: القائمة → خرائط ومصادر → المناطق

iOS

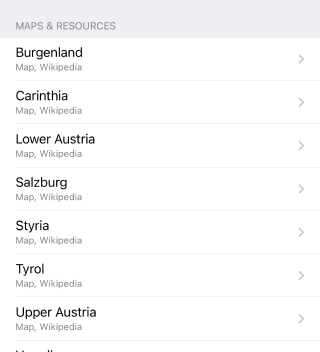

انتقل إلى: القائمة → خرائط ومصادر → جميع خرائط العالم

تحتاج إلى تنزيل خرائط التضاريس (ثلاثية الأبعاد) لعرض تظليل التلال، المنحدر، والإغاثة ثلاثية الأبعاد. بعد تنزيل الخرائط، يمكنك عرض خطوط الكنتور والتضاريس باستخدام قسم تكوين الخريطة من القائمة الرئيسية.

إذا لم يتم تنزيل الخريطة المعروضة على الشاشة، فسيتم عرض قسم تنزيل الخرائط مع الخرائط الإضافية المقترحة في القائمة ← تكوين الخريطة ← قسم الطبوغرافيا ← التضاريس في أسفل قائمة الميزات.

خطوط الكنتور (أمتار أو أقدام)

أندرويد

iOS

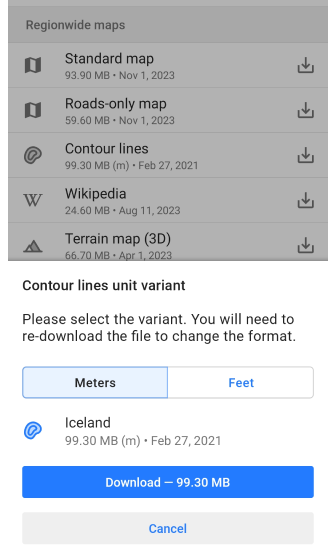

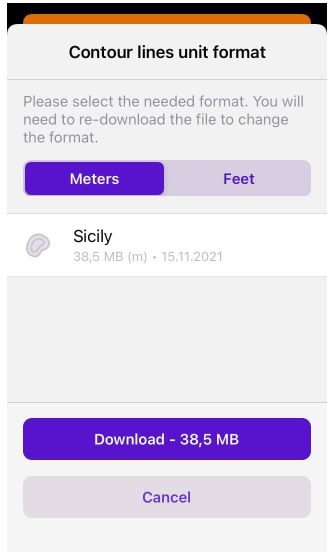

بالنسبة لـخطوط الكنتور، تحتاج إلى تحديد الوحدات (أمتار أو أقدام) التي ستعرض بها على الخريطة وتنزيل الإصدار المناسب من الخريطة على جهازك.

خيارات الوحدات غير قابلة للتبديل، لذا إذا كنت بحاجة إلى التبديل من الأمتار إلى الأقدام أو العكس، فيجب عليك إلغاء تثبيت الإصدار السابق من خريطة خطوط الكنتور لتنزيل الإصدار الجديد.

خطوط الكنتور

أندرويد

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → خرائط الخطوط الكنتورية

iOS

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية ← خطوط الكنتور

خطوط الكنتور هي تمثيل رسومي للارتفاعات على الخريطة وهي متاحة كخرائط متجهة. تشكل خطوطًا تتوافق مع نقاط لها نفس الارتفاع، والتي تشكل خطوط كنتور تسمح لك بتحديد الاتجاه ومقدار انحدار السطح.

عند استخدام محرك عرض الخرائط:

• الإصدار 2 (OpenGL). يتم دعم خطوط الكنتور في كل من العرض ثلاثي الأبعاد ووضع الإغاثة ثلاثية الأبعاد.
• الإصدار 1. لا يتم دعم خطوط الكنتور عند استخدام خرائط البلاط المستقاة من الإنترنت.

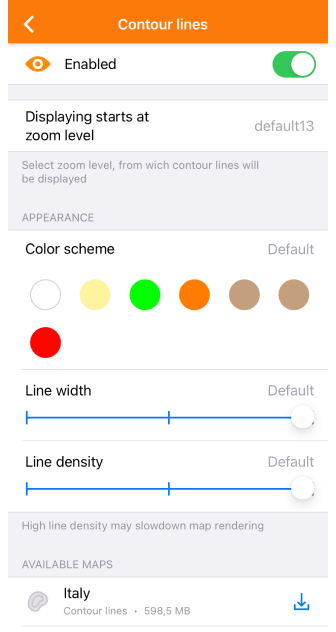

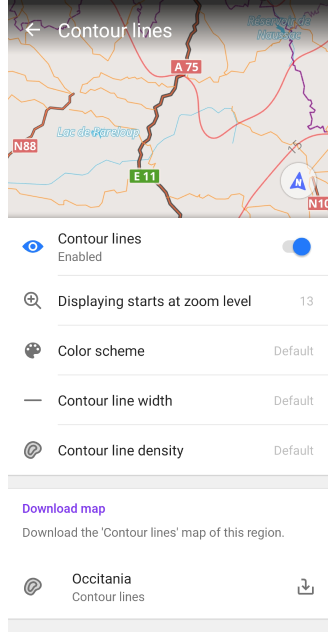

إعدادات المظهر:

• خرائط الخطوط الكنتورية. تشغيل أو إيقاف خطوط الكنتور.
• يبدأ العرض عند مستوى التكبير/التصغير. تحديد مستويات التكبير/التصغير التي تكون عندها خطوط الكنتور مرئية.
• لون الخطوط الكنتورية. اختيار لون عرض خطوط الكنتور.
• عرض الخطوط الكنتورية. ضبط عرض خطوط الكنتور.
• كثافة الخط الكنتوري. تحديد كثافة خطوط الكنتور (منخفضة، متوسطة، عالية). قد تؤثر الكثافات الأعلى على سرعة التحميل.
• خرائط ومصادر. عرض وتنزيل خرائط خطوط الكنتور للمنطقة الحالية والمناطق المجاورة.

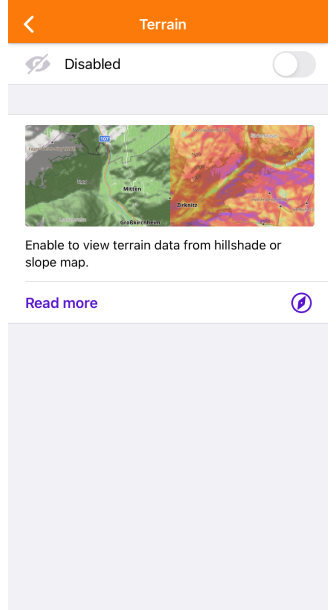

التضاريس

أندرويد

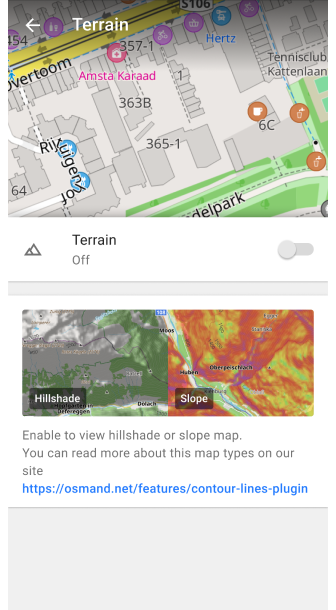

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → التضاريس

iOS

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → التضاريس

يُمكّن خيار التضاريس ويسمح لك بتخصيص ثلاث ميزات مثل تظليل التلال والمنحدر والارتفاع. ميزات محددة:

• يمكن تمكين خيار واحد فقط في نفس الوقت، إما تظليل التلال أو المنحدر أو الارتفاع.
• إذا لم ترَ أي تغييرات بعد تنزيل الخريطة المقابلة وتمكينها، يوصى بإعادة تشغيل التطبيق.

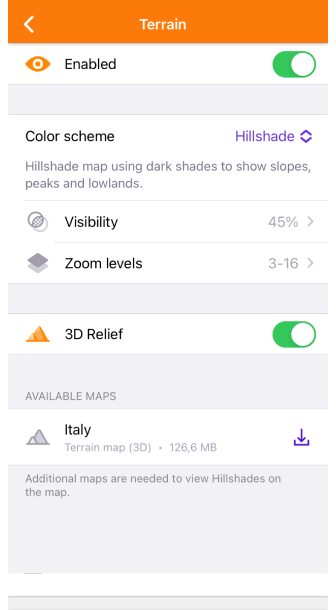

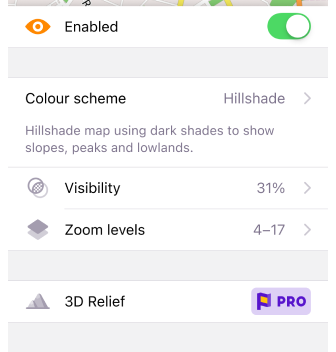

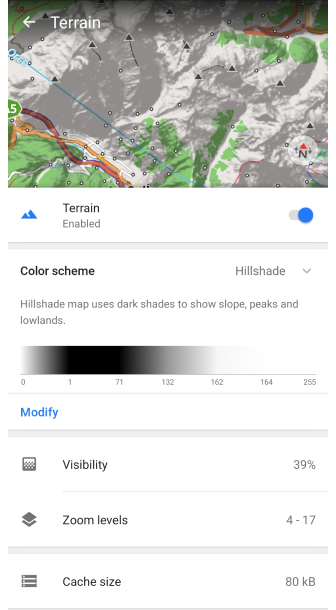

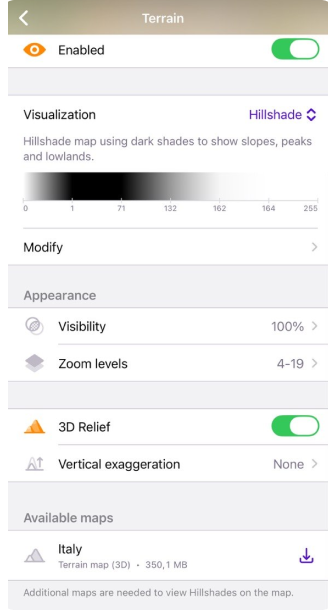

تتضمن قائمة التضاريس اختيار نظام الألوان مع خيار تعديله (لمشتركي Pro)، والقدرة على تغيير شفافية الطبقة على الخريطة (الرؤية)، وتحديد مستوى التكبير/التصغير لعرضها، ومعلومات حول حجم البيانات المخزنة مؤقتًا، وقائمة الخرائط اللازمة لعرض الطبقة.

طبقات تظليل التلال، المنحدر والارتفاع

تظليل التلال	المنحدر	الارتفاع

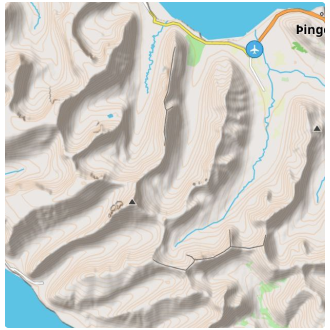

تظليل التلال يعتمد على محاكاة إضاءة السطح باستخدام بيانات التضاريس. تتضمن هذه الطريقة إنشاء الظلال والإبرازات بناءً على زاوية السطح بالنسبة لمصدر الضوء. ونتيجة لذلك، ترى تلالًا طبيعية ووديانًا وتفاصيل تضاريس أخرى على الخريطة.

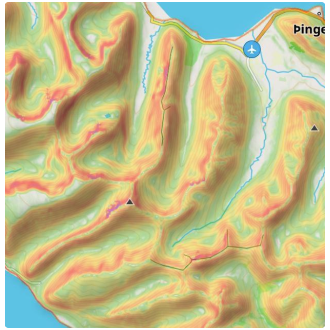

يحدد المنحدر زاوية انحدار السطح بناءً على بيانات الارتفاع للنقاط على الخريطة. يتم إجراء حسابات زاوية المنحدر مع الأخذ في الاعتبار التغيرات في الارتفاع والمسافات بين النقاط، وتمثيل هذا التغيير كزاوية انحدار.

يمثل الارتفاع ارتفاع النقاط على الخريطة بالنسبة لمستوى سطح البحر. يساعدك على فهم كيفية تغير التضاريس في الارتفاع. هذه الميزة مفيدة بشكل خاص للأنشطة مثل المشي لمسافات طويلة أو ركوب الدراجات الجبلية، حيث يمكن أن يساعد معرفة الارتفاع في تخطيط المسارات وإدارة الجهد البدني. تُشتق بيانات الارتفاع من نماذج الارتفاع وتوفر رؤية واضحة للنقاط العالية والمنخفضة، مما يسهل تقييم صعوبة المسار أو تحديد القمم والوديان على طول رحلتك.

يتم إنشاء خرائط تظليل التلال والمنحدر والارتفاع النقطية بناءً على بيانات التضاريس النقطية مثل نماذج الارتفاع الرقمية (DEM).

الاستخدام:

• الملاحة. يساعد في تحديد المنحدرات الشديدة، سواء نزولًا أو صعودًا، والتي يمكن أن تكون حاسمة للملاحة الآمنة.
• تخطيط المسارات. يساعد في اختيار المسارات الأنسب، مع الأخذ في الاعتبار التضاريس.
• تقدير التضاريس. إنه مناسب لتصور المناظر الطبيعية، خاصة إذا كنت تمشي أو تركب دراجة.

نظام الألوان الافتراضي

تظليل التلال	المنحدر	الارتفاع

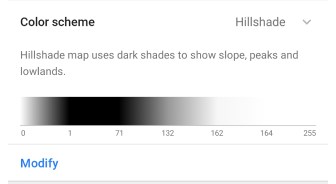

• يستخدم تظليل التلال درجات داكنة لإظهار المنحدرات والقمم والأراضي المنخفضة. الشمس الافتراضية لها اتجاه ثابت (315 درجة).

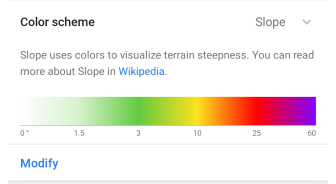

• يستخدم المنحدر الألوان لتصوير انحدار التضاريس. يمكنك قراءة المزيد عنه هنا. كل لون يتوافق مع زاوية انحراف عن الأفق. يتوفر نظام ألوان المنحدر الإضافي، الانهيار الجليدي، في قائمة تعديل.

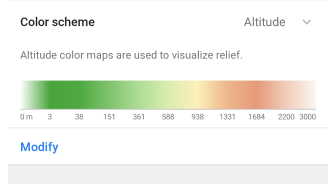

• الارتفاع. تقوم خريطة الارتفاع بتلوين كل بكسل وفقًا لارتفاع الخريطة المحسوب باستخدام التدرج من نظام ألوان محدد. عادةً ما تعتمد أنظمة الارتفاع بشكل كبير على الموقع. في المناطق الجبلية، قد تفضل توزيع الألوان على نطاق ارتفاع أوسع، وفي المناطق المسطحة، قد تختار نظام ألوان بنطاق صغير بين الحد الأدنى/الأقصى للارتفاع.

يرجى قراءة مقال نظام الألوان لمزيد من المعلومات.

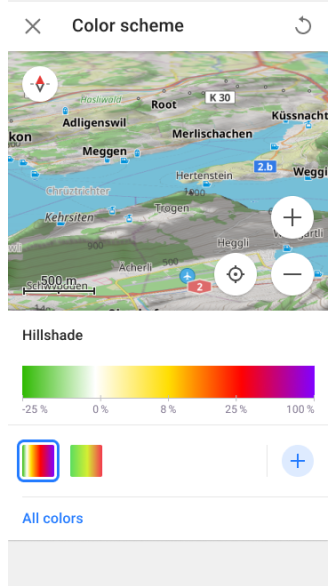

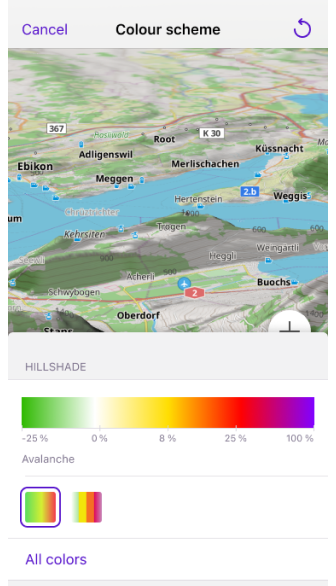

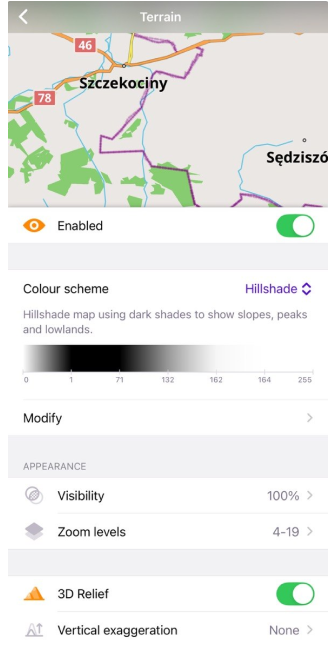

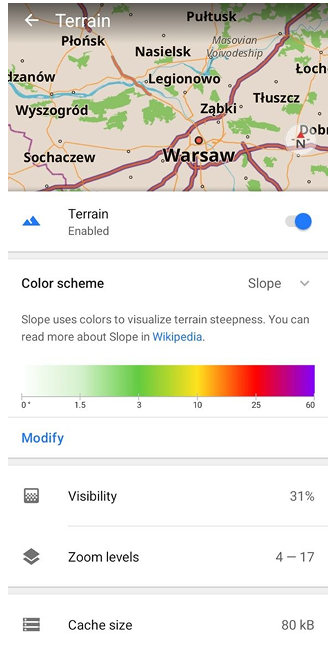

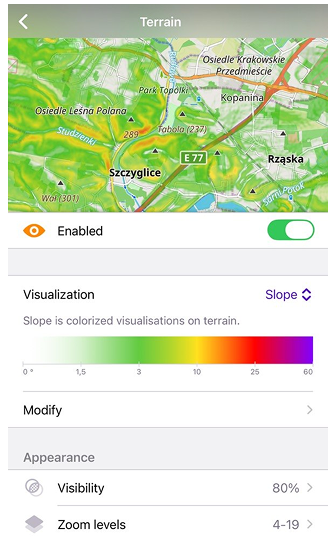

تعديل نظام الألوان

ميزة مدفوعة

تعديل نظام الألوان هي ميزة مدفوعة لـOsmAnd Pro لـiOS وAndroid .

أندرويد

iOS

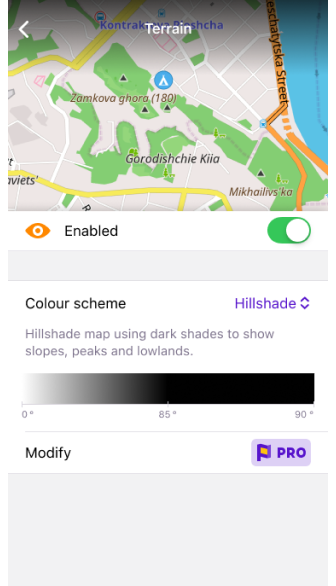

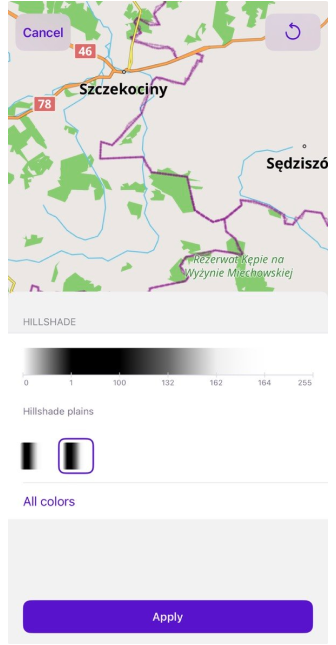

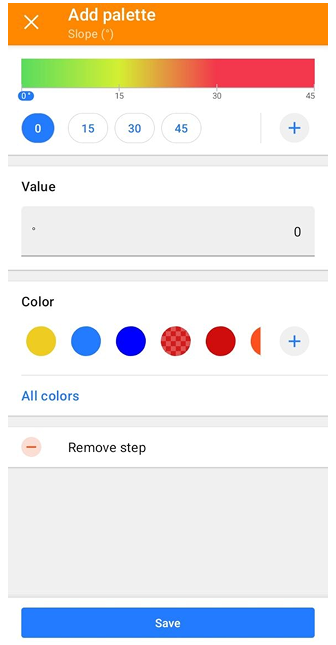

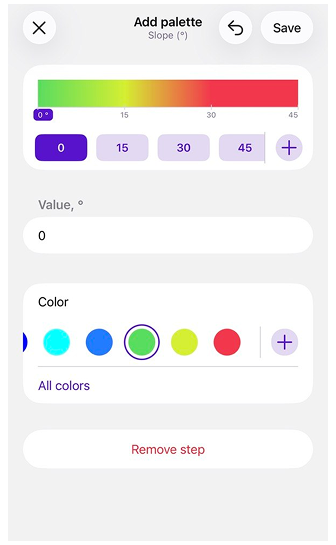

تتيح لك ميزة تعديل نظام الألوان اختيار نظام ألوان:

• من قائمة محددة مسبقًا.
• من ملفات لوحة الألوان التي أنشأتها على جهاز الكمبيوتر الخاص بك. يمكن إضافة الملفات المخصصة إلى OsmAnd باستخدام أداة الاستيراد/التصدير.

يمكنك تعديل هذه اللوحات لتخصيص مظهر الخرائط والمسارات.

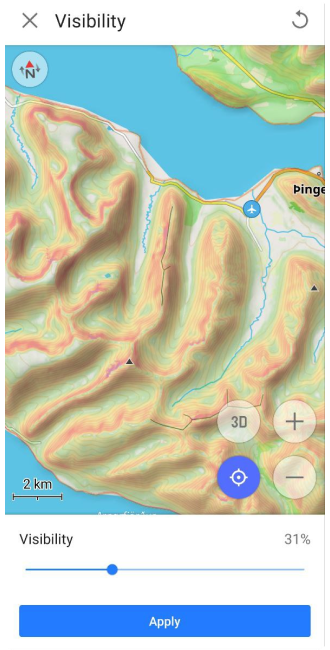

الرؤية

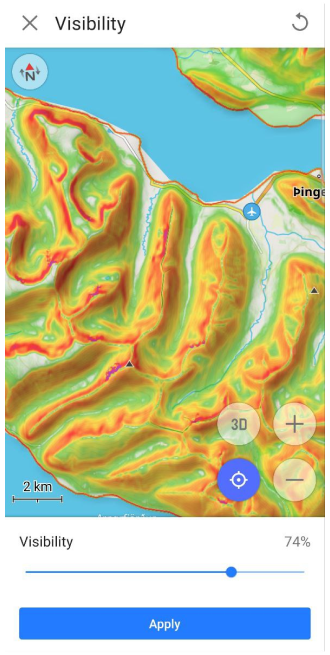

الرؤية 31%	الرؤية 74%

تُستخدم وظيفة الرؤية لضبط شفافية الظلال لتظليل التلال والألوان المستخدمة لتمثيل الزاوية في معلمة المنحدر.

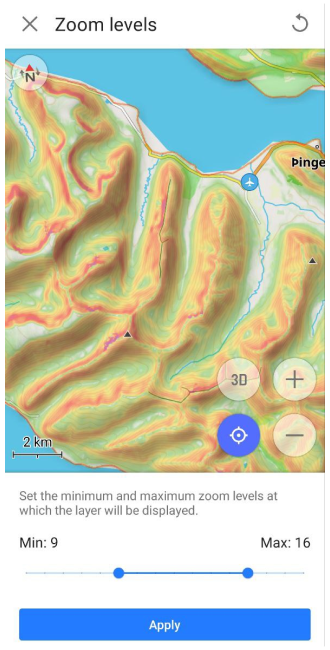

مستويات التكبير/التصغير

تتيح لك وظيفة مستويات المقياس تعيين القيم الدنيا والقصوى لمستويات تكبير الخريطة، والتي تتراوح من 4 إلى 19، والتي سيتم عرض طبقات خريطة تظليل التلال أو المنحدر عندها.

حجم الذاكرة المؤقتة

حجم الذاكرة المؤقتة هو قسم معلوماتي يعرض مقدار الذاكرة على جهازك المستخدم حاليًا لبيانات التضاريس. في كل مرة تعرض فيها معلومات تظليل التلال أو المنحدر على الخريطة، يتم تخزين جميع هذه البيانات مؤقتًا في الذاكرة المؤقتة للوصول السريع والاستخدام اللاحق، مما يجنب جهازك حملًا إضافيًا على المعالج.

مسح الذاكرة المؤقتة ضروري أحيانًا لتحرير مساحة على جهازك أو لحل مشكلات الأداء المحتملة. لمسح الذاكرة المؤقتة، تحتاج إلى الانتقال إلى إعدادات النظام للجهاز، ثم يمكن أن يكون المسار كالتالي: التطبيقات ← OsmAnd ← التخزين ← مسح الذاكرة المؤقتة.

محرك العرض (أندرويد)

يتم عرض وتعديل تظليل التلال والمنحدر في أي محرك عرض خرائط محدد.

1. إذا كنت تستخدم محرك عرض الخرائط الإصدار 1، فستحتاج إلى استخدام التنزيل العادي لخرائط تظليل التلال والمنحدر النقطية.

2. إذا كنت تستخدم محرك عرض الخرائط الإصدار 2 (OpenGL):

   • يمكنك الاستمرار في استخدام نوع التنزيل العادي لخرائط تظليل التلال والمنحدر النقطية. ومع ذلك، للقيام بذلك، ستحتاج إلى تنشيط إضافة تطوير OsmAnd وتمكين إعداد استخدام تنسيق SQLite النقطي لتظليل التلال والمنحدر.

   • بدلاً من ذلك، يمكنك استخدام تنزيل خريطة التضاريس (ثلاثية الأبعاد). يوفر هذا مساحة ذاكرة على جهازك، وسيتم إنشاء تأثيرات تظليل التلال والمنحدر والإغاثة ثلاثية الأبعاد منها باستخدام جهازك.

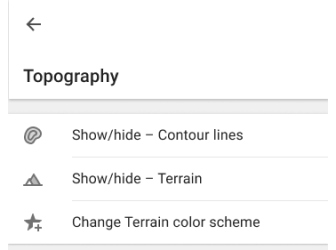

الإجراءات السريعة

يمكنك استخدام أزرار الإجراء السريع على شاشة الخريطة لتبديل رؤية خطوط الكنتور وطبقات التضاريس ونظام ألوان التضاريس. اعتمادًا على الطبقة المحددة في قائمة تكوين الخريطة، سيؤدي تعيين إجراء التضاريس للزر إلى عرض تظليل التلال أو المنحدر أو الارتفاع.

توجد الإعدادات الرئيسية لـ إظهار أو إخفاء أنواع الخرائط في قسم الطبوغرافيا من قائمة تكوين الخريطة. في مقالة الإجراء السريع، يمكنك العثور على قائمة بالطبقات المتاحة للعرض. إذا كنت بحاجة إلى وصول سريع إلى تكوين الخريطة هذا، فاستخدم أداة الزر المخصص.

• انتقل إلى إضافة إجراء: القائمة ← تكوين الشاشة ← الأزرار المخصصة ← الإجراء السريع ← إضافة إجراء ← تكوين الخريطة.
• أضف زرًا واحدًا أو أكثر من أزرار QA لتغيير رؤية طبقة طبوغرافية معينة.

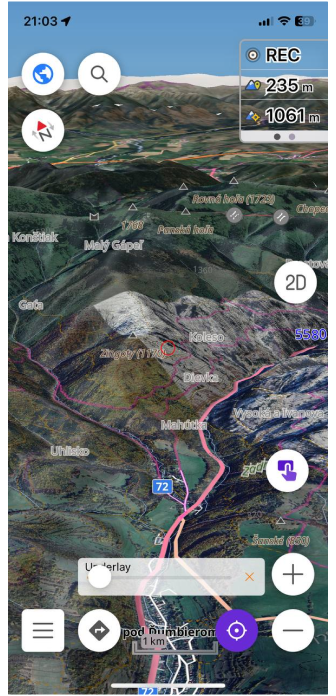

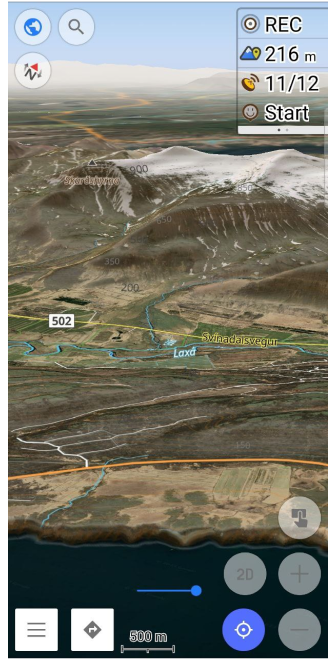

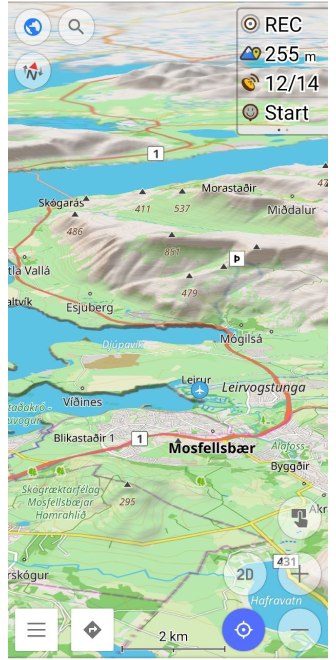

الإغاثة ثلاثية الأبعاد

ميزة احترافية

الإغاثة ثلاثية الأبعاد هي ميزة مدفوعة لـOsmAnd Pro .

أندرويد

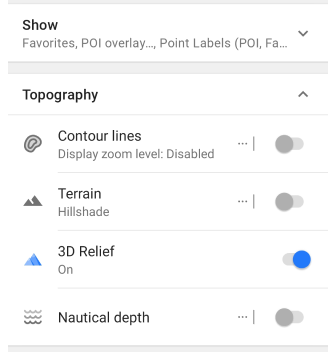

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → تضاريس 3D

iOS

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → التضاريس → تضاريس 3D

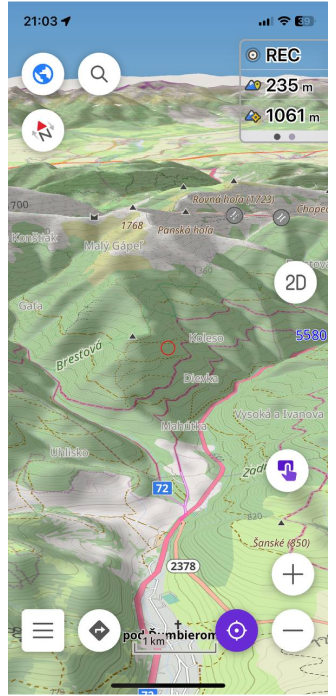

تنتج ميزة الإغاثة ثلاثية الأبعاد إغاثة مرتفعة وتوفر تمثيلًا ثلاثي الأبعاد للمناظر الطبيعية. تعمل الإغاثة ثلاثية الأبعاد دون اتصال بالإنترنت ويمكن استخدامها مع خرائط OsmAnd المتجهة أو أي خرائط نقطية كمصدر خريطة أو كطبقة تحتية/فوقية.

كيفية عرض الإغاثة ثلاثية الأبعاد على الخريطة.

• اشترِ اشتراك OsmAnd Pro لـiOS أو Android.

• انتقل إلى القائمة → ضبط الخريطة:

  • أندرويد: مرر إلى قسم الخصائص الجغرافية ← تضاريس 3D.
  • iOS: مرر إلى قسم الخصائص الجغرافية ← التضاريس → تضاريس 3D.

• قم بتنزيل خريطة التضاريس (ثلاثية الأبعاد) للمناطق، إذا لزم الأمر.

أندرويد

طبقة الخريطة المتجهة	طبقة الخريطة النقطية

iOS

طبقة الخريطة المتجهة	طبقة الخريطة النقطية

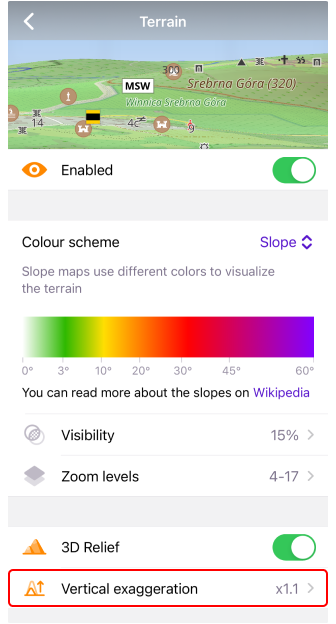

التضخيم الرأسي

أندرويد

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → تضاريس 3D ← التضخيم الرأسي

iOS

انتقل إلى: القائمة → ضبط الخريطة → الخصائص الجغرافية → التضاريس → تضاريس 3D ← التضخيم الرأسي

التضخيم الرأسي هو معامل خاص لـ الإغاثة ثلاثية الأبعاد. يمكنك تغيير المقياس (التضخيم الرأسي) من x1 إلى x3. تتيح لك هذه الميزة عرض تضاريس أكثر سلاسة مع تفاصيل متزايدة.

تظليل التلال والإغاثة ثلاثية الأبعاد

تظليل التلال	الإغاثة ثلاثية الأبعاد

تظليل التلال هو نوع من الخرائط يعرض التضاريس باستخدام الظلال، مما يخلق تمثيلًا بصريًا لانحدار وشكل سطح الأرض. الإغاثة ثلاثية الأبعاد هي ميزة تضيف تأثيرات ثلاثية الأبعاد إلى الخريطة.

إذا قمت بتعطيل تظليل التلال وتمكين الإغاثة ثلاثية الأبعاد، فستظل ظلال الإغاثة مرئية لأن تظليل التلال والإغاثة ثلاثية الأبعاد طريقتان مختلفتان لتصور الخريطة. يُنشئ تظليل التلال ظلالًا بناءً على التضاريس ويضيفها إلى الخريطة، بينما تُصمم الإغاثة ثلاثية الأبعاد عناصر ثلاثية الأبعاد لإظهار عمق وشكل التضاريس، وتعد الظلال جزءًا من التصور. يمكن أن تعمل هذه الميزات بالتوازي، وتعطيل تظليل التلال لا يؤثر على كيفية عرض التأثيرات ثلاثية الأبعاد.

عندما يكون تظليل التلال ممكنًا، تظهر الصورة ذات ظلال الإغاثة أكثر تفصيلاً وأغمق وأكثر تدرجًا من صورة الإغاثة ثلاثية الأبعاد. التفسير هو أن تظليل التلال يؤكد على تدرجات وتباينات التضاريس، مما يخلق صورة أكثر وضوحًا وتفصيلاً. تمنح ميزة الإغاثة ثلاثية الأبعاد الخريطة مظهرًا أكثر سلاسة ونعومة، مما يخفف التضاريس ويحتمل أن يقلل من وضوح بعض التفاصيل الدقيقة.

دمج أنواع الطبقات

أندرويد

iOS

يسمح لك OsmAnd بدمج أنواع متعددة من طبقات الخرائط لعرض بصري أكثر.

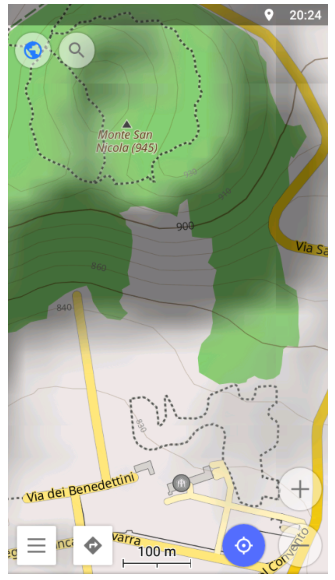

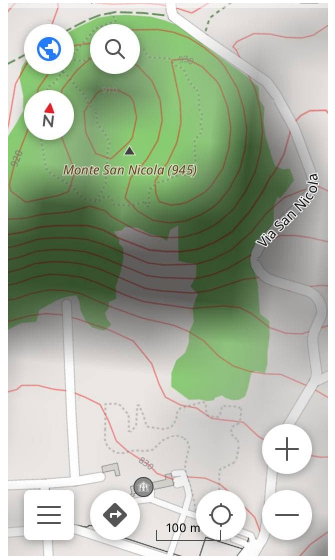

• مزيج خطوط الكنتور وتظليل التلال مثالي لتقدير انحدار المنحدرات الجبلية بصريًا ورقميًا.

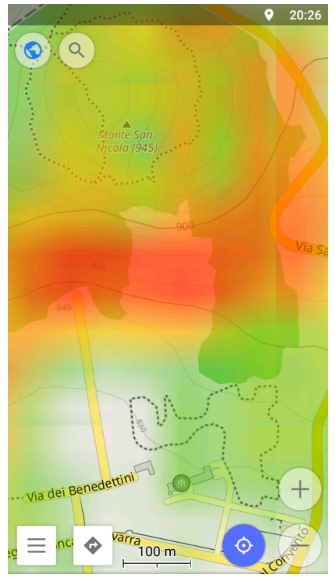

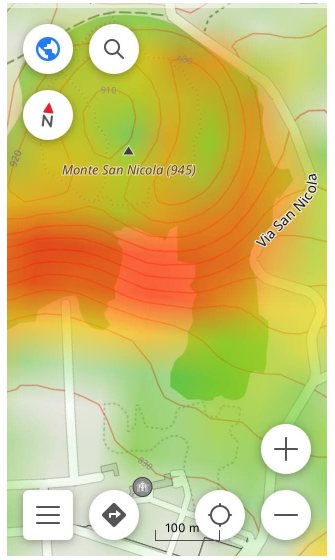

• مزيج طبقات خطوط الكنتور والمنحدر هو الأفضل لتقدير انحدار المنحدرات وإيجاد النقاط ذات الارتفاع نفسه.
• يتيح لك مزيج طبقات الإغاثة ثلاثية الأبعاد وتظليل التلال الحصول على تمثيل أكثر واقعية ومرئية للتضاريس والإغاثة وتفاصيل المناظر الطبيعية. هذا المزيج مناسب بشكل خاص للمناطق الجبلية والتلال.

مقالات ذات صلة

• التفاعل مع الخريطة
• الإعدادات العامة
• خرائط المتجهات (أنماط الخرائط)

المشكلات الشائعة والحلول

1. كيفية استعادة شراء إضافة الطبوغرافيا (خطوط الكنتور سابقًا). (تحقق).
2. لا يتم عرض خطوط الكنتور أو بيانات الارتفاع أو الإغاثة ثلاثية الأبعاد. (تحقق)
3. تتحول الخريطة تلقائيًا إلى وضع ثلاثي الأبعاد أثناء التنقل:
   • تأكد من تعطيل زر الوضع ثلاثي الأبعاد في القائمة ← تكوين الشاشة ← الأزرار ← الأزرار الافتراضية.
   • تحقق مما إذا كانت أي ميزات تضاريس ممكّنة في القائمة ← تكوين الخريطة ← الطبوغرافيا قد تؤدي إلى تأثير ثلاثي الأبعاد.
