Zeekaartweergave

Overzicht​

Aankoop

De Zeekaartweergave-plugin is een betaalde functie.

Zeekaartweergave is een gedetailleerde grafische weergave van oceanen, zeeën, kustgebieden en rivieren die u helpt bij het navigeren op het water en populaire routes, obstakels in uw vaarwater, dichtstbijzijnde havens, ankerplaatsen en andere belangrijke oriëntatiepunten te kennen.

Een zeekaart is een zeer gedetailleerde topografische kaart die schippers helpt een vaartuig op een gekozen koers op het water te navigeren. Het is vergelijkbaar met een wegenkaart voor wie met de auto reist. Vaak wordt het om historische redenen een 'Chart' genoemd, het is een gedetailleerde grafische weergave van de oceanen, zeeën, kustgebieden en rivieren.

Zeekaarten zijn belangrijk voor professionele zeilers en amateurs die een boot huren om door de grachten van de stad te varen. De kaarten voorzien hen van diverse informatie zoals vaarroutes, navigatielichten, gevarenzones, zones waar het is toegestaan of verboden is om te varen of aan te meren, enz.

Zeekaarten

Waarom het zeekaartthema belangrijk is​

Alle professionele zeilers zijn verplicht om officiële zeekaarten aan boord van hun schepen te hebben. Deze kaarten worden uitgegeven door geautoriseerde instanties en zijn vrij duur. De instanties investeren veel in het up-to-date houden van de kaarten. Ze geven regelmatig updates uit voor de kaarten, maar omdat het tijd kost om de informatie te verifiëren en de updates te verwerken, zijn zeekaarten nooit volledig up-to-date.

Gebaseerd op OpenSeaMap-gegevens, worden OsmAnd-zeekaarten gemaakt door de mensen die ze gebruiken. Elke kaartgebruiker kan bijdragen aan de kaart door informatie toe te voegen die hij belangrijk en nuttig voor zichzelf vindt, waardoor de kaart gedetailleerder en nauwkeuriger wordt, ideaal voor oriëntatie of routeplanning.

Vereiste instellingen​

De volgende instellingen zorgen ervoor dat de zeekaart op het scherm verschijnt:

  1. Aankopen en Inschakelen van de Zeekaartweergave-plugin.
  2. Downloaden van de zeekaarten.
  3. Stel de Zeekaart kaartstijl in voor het vereiste profiel.

Zeekaartstijl instellen​

Ga naar: Menu → Kaart instellen → Kaartweergave → Kaartstijl → Zeekaart

Zeekaarttype in Android

Gebruik de Kaartlegenda voor elke verwijzing naar wat er op de zeekaart wordt getoond. Het legt de symbolische elementen op een zeekaart uit en dient als referentie om u te helpen navigeren bij twijfel. Door de Zeekaartstijl in te stellen, krijgt u de beste weergave van de gedownloade en weergegeven nautische gegevens.

Om de huidige kaartstijl te wijzigen naar Zeekaart, moet u de volgende instellingen doen:

  1. Selecteer het vereiste profiel.
  2. Open Kaart configureren.
  3. Scroll naar beneden naar Kaartstijl, open het en vink Zeekaart aan.

Zeekaarten downloaden​

Ga naar: Menu → Kaarten en hulpmiddelen → Zeekaarten

Plugin zeekaarten weergave Android

Voor een optimale presentatie kunnen kaarten worden aangepast aan de huidige behoeften: markeringen en symbolen kunnen worden toegevoegd met dieptepunten en, indien nodig, contouren. Aan de andere kant kunnen standaardkaarten met informatie over binnen-, kust- en nabijgelegen wateren voor een bepaalde regio een goede aanvulling zijn op de informatie over waterwegen op een zeekaart.

Wanneer u een zeekaart downloadt, verschijnen er meer details met betrekking tot Boot-navigatie op de kaart. Sommige soorten Zeekaarten bevatten details zoals:

  • Nautische markeringen en symbolen.
    Markeringen en symbolen bevatten alle nautische navigatiemarkeringen voor zowel binnen- als kustnavigatie. Kennis van deze markeringen helpt u de locatie van rotsen, obstakels, ankerplaatsen, boeien, stromingen, diep en ondiep water, en zijkanten van het kanaal te voorspellen, ongeacht de richting, enz. Markeringen en symbolen worden eenmalig voor de hele wereld gedownload.

  • Dieptepunten.
    Nautische gegevens uit de dieptepuntpakketten worden weergegeven door getallen op het water die de geringste diepte op een bepaalde locatie aangeven. Dieptepunten zijn beschikbaar voor elk halfrond en sommige regio's.

  • Dieptecontouren.
    Dieptecontourpakketten stellen u in staat om gebieden met gelijke diepte te definiëren. Ze zijn bedoeld om veranderingen in het reliëf onder het wateroppervlak te visualiseren. Dieptecontouren kunnen voor bepaalde gebieden worden gedownload en vervolgens worden uitgeschakeld als u ze niet nodig heeft.

Dieptegetallen

Alle dieptegetallen op de Zeekaarten zijn aangegeven in meters.

Zeekaartstijl uitschakelen​

Om de Zeekaart te verwijderen en een van de conventionele kaarten van OsmAnd weer te geven, doet u een van de volgende dingen:

  • Schakel de Zeekaart-plugin uit.
  • Wijzig de kaartstijl naar iets anders dan Zeekaart.
OPMERKING

Het uitschakelen van de Zeekaart-plugin verwijdert geen geladen nautische gegevens, dus zelfs als u de weergavemethode van nautisch naar een andere methode wijzigt wanneer nautische gegevens zijn gedownload, blijven deze zichtbaar op de kaart.

Zeekaartprofiel​

Ga naar: Menu → Instellingen → Profielen

Zeekaart dieptecontouren in Android

De zeekaart kan in elk profiel worden opgenomen. Het is echter het meest waardevol in het Bootprofiel en vooral bij Bootnavigatie.

Zeekaartstijl​

De Zeekaart-plugin in OsmAnd breidt de vectorlaag kaartstijlen uit met de Zeekaartstijl. Hiermee kunt u kaartgegevens weergeven volgens de regels van de zeekaart, bijvoorbeeld: gele gebieden voor land en ondiepten, lichtblauwe gebieden voor ondiep water, enz. Voor meer informatie, zie Kaartlegenda.

Zeebodemdetail​

Ga naar: Menu → Kaart instellen → Overige kaart attributen → Zeebodem informatie

Zeebodemdetails

Zeebodemgegevens bevatten informatie over vegetatie en algemeen oppervlaktemateriaal zoals rotsachtige rotsen, schelpen, grind, koraal, slib, enz. Vanwege de internationale classificatie van zeebodemgegevens zijn er opties voor het weergeven van dergelijke details op een kaart: eenvoudig, categorie, alles of weglaten. Gebruik de Zeebodemgebied kaartlegenda voor meer informatie.

  • Eenvoudig (voor Android-versie)- toont de zeekaartsymbolen in overeenstemming met INT-1 Ref, die de aard van het zeebodemoppervlak aangeven.
  • Categorie - toont naast het zeekaartsymbool ook de relevante zeekaarttag, die het natuurlijke materiaal, of de categorie zeewier en zeegras aangeeft.
  • Alles - toont naast het zeekaartsymbool, de tag of categorie, ook kwalificaties zoals fijn, kleverig, grof, enz. Voor zeegras en zeewier worden gegevens getoond die gemarkeerd zijn met de tags taxon en genus.
  • Weglaten - toont geen details van de zeebodem.
OPMERKING

Voor meer details over de classificatie van de oppervlaktedetails en de weergaveopties, raadpleeg de OSM's seamark wiki.

Lichtdetail​

Android Ga naar: Menu → Kaart configureren → Kaartstijl Zeekaart → Andere kaartattributen → Lichtdetail

iOS Ga naar: Menu → Kaart configureren → Kaarttype Zeekaart → Details → Lichtdetail

Deze optie toont het niveau van informatie voor navigatielichten. U kunt kiezen hoe gedetailleerd de lichtkenmerken verschijnen bij elke vuurtoren of baken.

  • Eenvoudig – toont de standaard seamark-naam en lichtkenmerk.
  • Sectoren – toont volledige sectorbogen en details voor alle zichtbare lichtsectoren.
  • Sector 1–5 – toont details voor een specifiek sector nummer alleen.
  • Klein – gebruikt een compact labelformaat voor lichtkenmerken.
  • Alleen naam – toont alleen de naam van de seamark zonder lichtgegevens.
  • Weglaten – verbergt alle lichtinformatie.

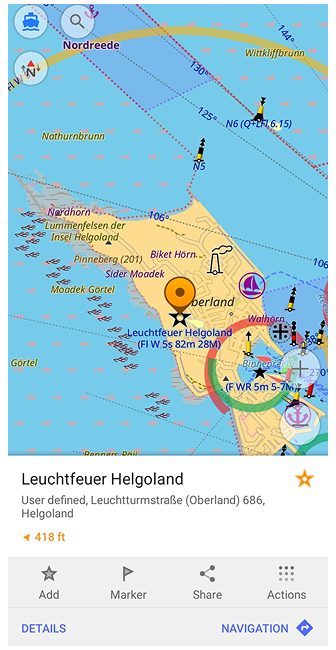

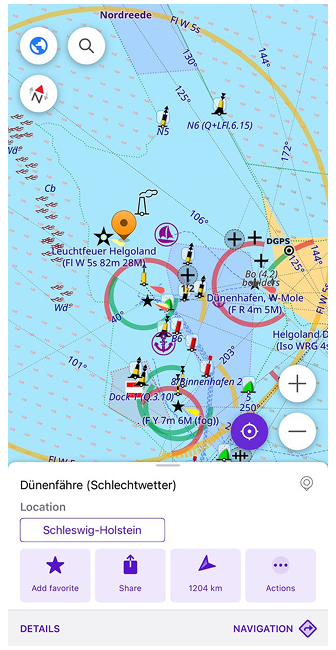

Mariene Kaartstijl​

Mariene Android

Ga naar: Menu → Kaart configureren → Kaartstijl → Marine

Deze stijl voegt visuele elementen toe voor maritieme navigatie, inclusief navigatielichten met INT-1 lichtkenmerken, die het type, de kleur en het ritme van een lichtsignaal beschrijven (bijvoorbeeld of het knippert, de kleur en het interval tussen knipperingen), en gekleurde sectorlichten die de richting en kleur van het licht aangeven dat vanaf zee zichtbaar is.

In de Mariene stijl worden lichtsectoren weergegeven rond vuurtorens en bakens: wit (getoond in geel op de kaart) geeft de veilige richting voor navigatie aan, rood markeert gevaarlijke of beperkte gebieden, en groen toont hulp- of laterale richtingen.

info

Om deze informatie weer te geven, moet de Zeekaart-plugin zijn ingeschakeld en moet de World Seamarks-kaart (of World_seamarks_2.obf) zijn gedownload. De informatie is niet voor officieel navigatiegebruik.

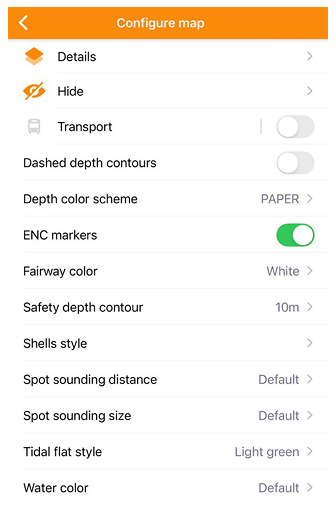

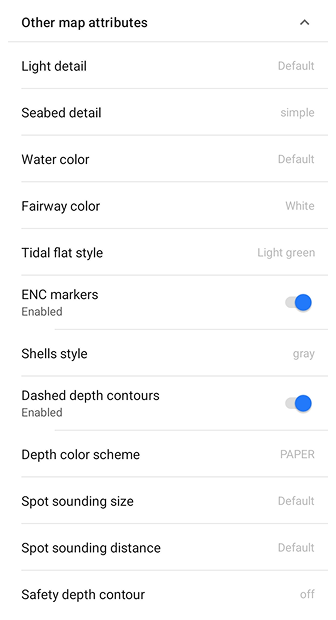

Kaartattributen​

Attributen Android

Ga naar: Menu → Kaart configureren → Kaartstijl Marine → Andere kaartattributen

Na het inschakelen van de Mariene kaartstijl kunt u aanvullende visuele elementen fijn afstellen. Deze opties stellen u in staat om te controleren hoe navigatiehulpmiddelen, dieptecontouren, zeebodemdetails en kleuren op de kaart verschijnen.

  • Lichtdetail. Definieert hoe seamark-lichtinformatie wordt weergegeven. Opties: Standaard (volledige naam met lichtkenmerken), Klein (compact formaat), Alleen naam (lichtnaam alleen), of Weglaten (verberg labels).
  • Zeebodemdetail. Bestuurt het niveau van tekstuele informatie over de zeebodem. Opties: Eenvoudig (basisinformatie), Categorie (oppervlaktype), Alles (volledige gegevens), of Weglaten (geen tekst).
  • Waterkleur. Stelt de basiskleur in voor watergebieden. Opties: Standaard, Blauw, Wit, of Grijs — nuttig voor het aanpassen van zichtbaarheid en contrast onder verschillende verlichtingsmodi.
  • Vaargeulkleur. Verandert de kleur van navigatievaargeulen en kanalen. Opties: Wit, Witter, Grijs, Groen, of Geel om de leesbaarheid te verbeteren afhankelijk van de kaartachtergrond.
  • Getijdenvlakte stijl. Past de kleur en textuur aan die wordt gebruikt voor getijdenvlakten. Opties: Lichtgroen, Donkergroen, Natuurgebied, of Getijde — elk benadrukt ondiepe intergetijdenzones op verschillende manieren.
  • ENC-markeringen. Schakel Aan/Uit. Wanneer ingeschakeld, toont Electronic Navigational Chart (ENC) markeringen zoals boeien, bakens en andere navigatiehulpmiddelen.
  • Schelpenstijl. Definieert hoe schelpen of bodemoppervlaktes op de zeebodem verschijnen. Opties: Grijs, Rotsen, Stenen, of Rood, afhankelijk van de voorkeur visuele stijl.
  • Gestippelde dieptecontouren. Schakel Aan/Uit. Wanneer ingeschakeld, toont dieptecontourlijnen als gestippeld, wat de leesbaarheid verbetert in dichte gebieden.
  • Diepte kleurenschema. Selecteert het kleurenschema voor dieptezones. Opties: PAPER (traditionele papierkaartkleuren) of ECDIS (standaard elektronisch navigatiesysteem palet).
  • Spot sonderingsgrootte. Stelt de lettergrootte in voor spot sonderingsgetallen (dieptewaarden). Opties: Standaard, 10, 12, 14, of 16 — grotere waarden verbeteren de zichtbaarheid op hoogresolutieschermen.
  • Spot sonderingsafstand. Bestuurt hoe vaak diepteson-deringen op de kaart verschijnen. Opties: Standaard, 0, 5, 10, 15, 30, 60, of 120, wat de afstand tussen weergegeven dieptepunten bepaalt.
  • Veiligheidsdiepte contour. Benadrukt de contourlijn die de veiligheidsdieptedrempel markeert. Opties: Uit, 0 m, 1 m, 2 m, 3 m, 4 m, 5 m, of 10 m. Nuttig voor het onderscheiden van veilige navigatiegebieden van ondiepe zones.

Aanvullende Nautische Gegevens​

Dieptepunten​

Zeekaarten

Dieptepuntpakketten zijn beschikbaar voor Europa, het noordelijk halfrond en het zuidelijk halfrond en zijn informatief. Dieptepunten geven veranderingen in de topografie onder het wateroppervlak aan, en duiden de geringste diepte aan. Dit is noodzakelijk voor Boot-navigatie. Na het downloaden moet u Dieptecontouren inschakelen om het op de kaart weer te geven.

Dieptecontouren​

Ga naar: Menu → Kaart instellen → Toon → Zeediepte

Zeekaart dieptecontouren in Android

Wanneer een zeekaart op het scherm wordt weergegeven, kunt u aanpassen wat u ziet:

OPMERKING

U kunt de OsmAnd-app helpen de database met dieptecontouren uit te breiden door uw informatie toe te voegen via OpenSeaMap
